Förhållande tryckreduceringsventil

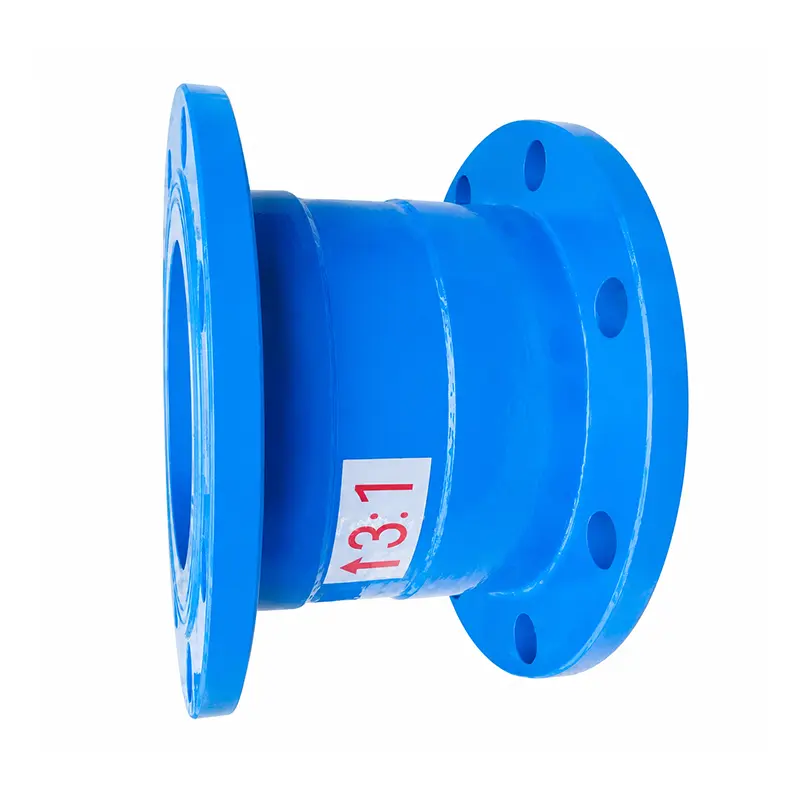

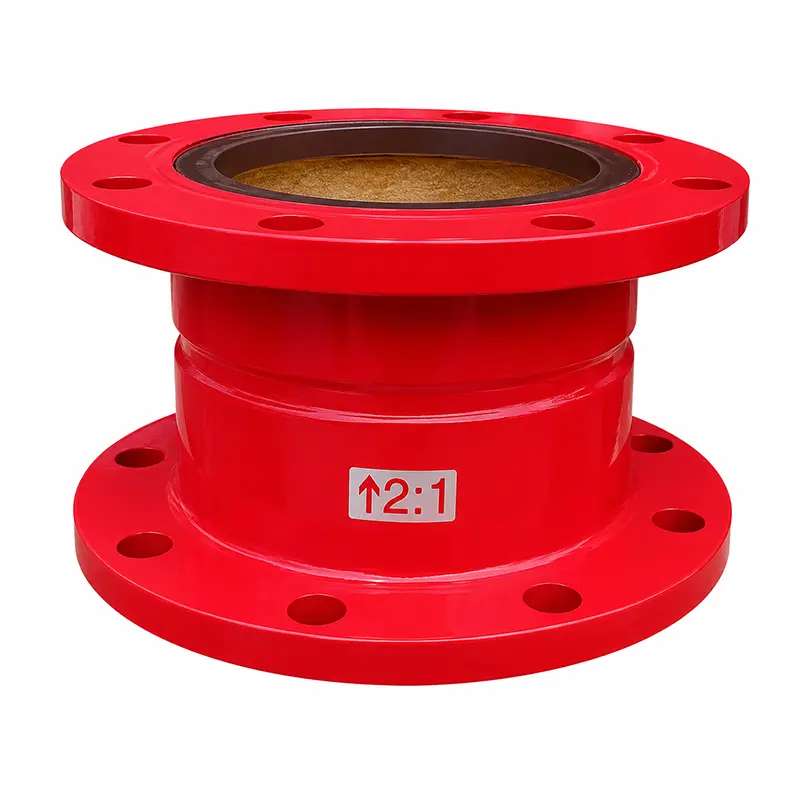

FUXEON® Ratio Pressure Reducing Valve ger proportionell tryckkontroll genom sin inre kolvstruktur. Med valbara tryckförhållanden, ett nominellt arbetstryck på 1,6 MPa, materialval av segjärn eller rostfritt stål och flänsanslutningar är den lämplig för byggnader och industriella vattenförsörjningsapplikationer som kräver proportionell tryckreduktion.

    FUXEON®Förhållande tryckreduceringsventilär utformad för att minska vattentrycket genom att använda skillnaden mellan de effektiva tryckområdena i båda ändarna av den inre kolven. Som en specialiserad typ avtryckreduceringsventil, skapar det ett fast proportionellt förhållande mellan inlopps- och utloppstryck. Den är mycket lämplig för metallurgi, petroleum, hydrauliska system, vattentrycksprovningsenheter, vattenförsörjning i bostäder och vattenförsörjningssystem i höghus.

    Tillgängliga tryckreduktionsförhållanden inkluderar 2:1, 3:1, 4:1, 3:2 och 5:2. Ventilen kan minska både dynamiskt och statiskt tryck och är idealiskt för vattenbaserade rörledningssystem som kräver proportionell tryckreglering.

    Arbetsprincip

    Ventilen arbetar strikt enligt kraftbalansen mellan olika effektiva kolvområden. Eftersom de två effektiva områdena är olika upprätthåller inlopps- och utloppstrycken ett förutbestämt proportionellt förhållande. Till skillnad från standardventiler ändras utloppstrycket med inloppstrycket snarare än att förbli helt konstant.

    P1×S1 = P2×S2
    P1 / P2: Inlopps- och utloppstryck
    S1 / S2: Effektiva tryckområden i båda ändar av kolven

    Tryckreduktionsförhållandet bestäms av den matchade interna ventilkärnan och cylinderfodret. Olika komponentdimensioner skapar olika effektiva tryckområden. Förhållandet är en strukturell designparameter och kan inte justeras kontinuerligt under drift. Ett annat tryckförhållande kräver en motsvarande ventilkärna och cylinderfoderkonfiguration.

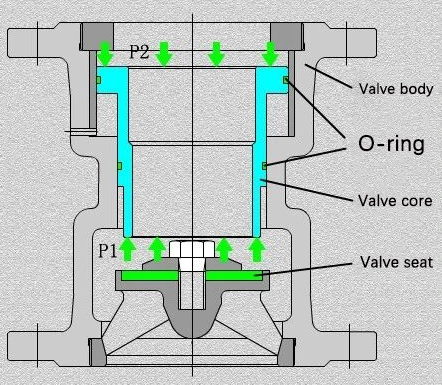

    Ratio Pressure Reducing Valve Structure

    Produktjämförelse: Vilken ventil behöver du?

    Olika tryckreducerande ventilkonstruktioner är lämpliga för olika systemkrav. Följande jämförelse hjälper köpare att välja lämplig tryckkontrollmetod.

    Förhållande tryckreduceringsventil
    • TryckkontrollFast inre kolvareaförhållande
    • UtloppstryckÄndrar proportionellt med inloppet
    • TryckförhållandeFast strukturell kvot
    • SystemkomplexitetRelativt enkelt
    • UnderhållRelativt låg
    • Bäst förTryckzonindelning & fasta relationer
    Justerbar tryckreduceringsventil
    • TryckkontrollFjäder och ventilmekanism
    • UtloppstryckBibehåller ett förinställt tryck
    • TryckförhållandeJusterbar
    • SystemkomplexitetMåttlig
    • UnderhållMåttlig
    • Bäst förAllmänna bygg-/industrisystem
    Pilotmanövrerad tryckreduceringsventil
    • TryckkontrollPilotventil styr huvudventil
    • UtloppstryckStyrs genom pilotsystem
    • TryckförhållandeJusterbar
    • SystemkomplexitetMer komplex
    • UnderhållHögre på grund av pilotkomponenter
    • Bäst förStort flöde och komplexa system

    Tekniska data

    Standard
    GB/T 21386-2008
    Nominell diameter
    Tillgängliga DN-storlekar bör bekräftas enligt den valda modellen
    Nominellt arbetstryck
    1,6 MPa
    Minsta öppningstryck
    0,2 MPa för 2:1 / 0,3 MPa för 3:1
    Tryckförhållande
    2:1, 3:1, 4:1, 3:2, 5:2
    Ventilhusmaterial
    Duktilt järn, rostfritt stål
    Medium & Temperatur
    Vatten, ≤80°C
    Förbindelse
    Flänsad

    Prestanda och kvalitetskontroll

    Den hydrauliska prestandan påverkas av nominell diameter, inloppstryck, tryckförhållande, flödeshastighet och rörledningsmotstånd. När flödet ökar kan även tryckförlusten över ventilen och rörledningen förändras. För noggrant tekniskt val bör nominell diameter, driftsflöde, inloppstryckintervall och erforderligt utloppstryck beaktas tillsammans.

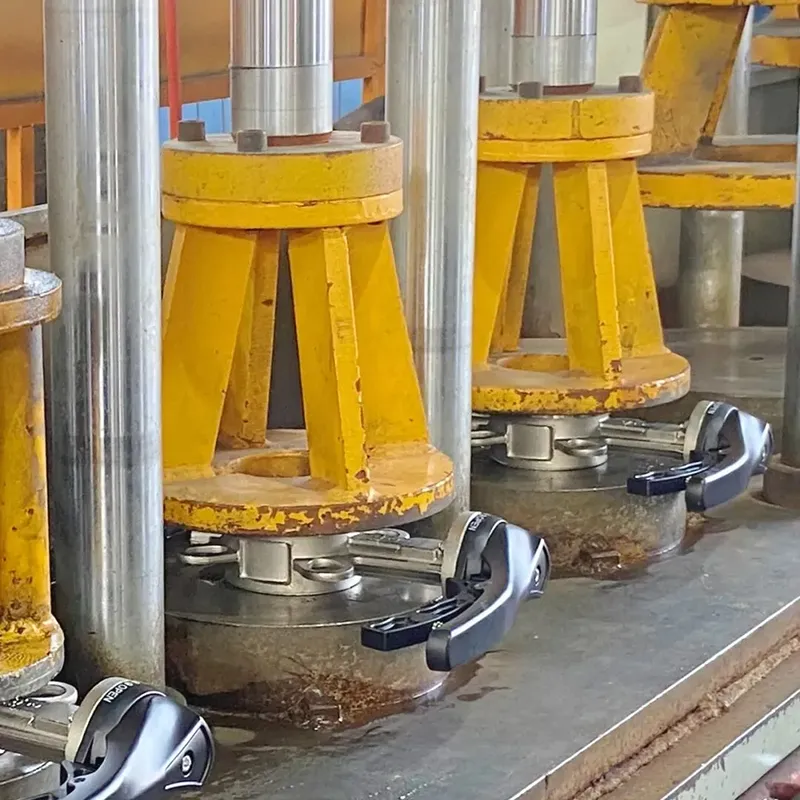

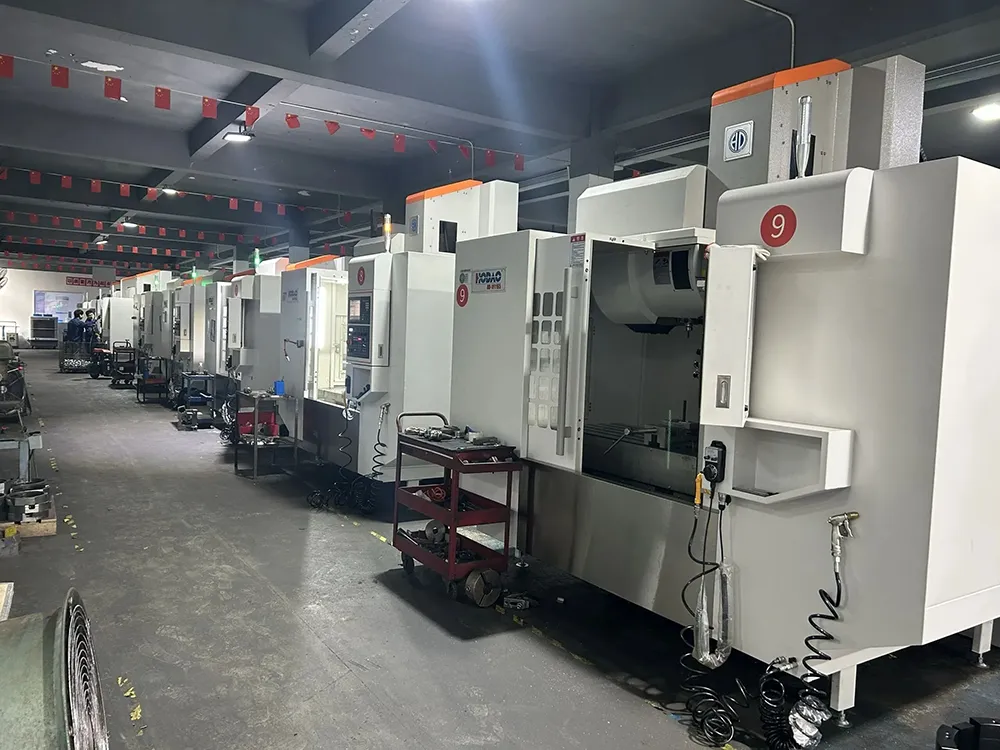

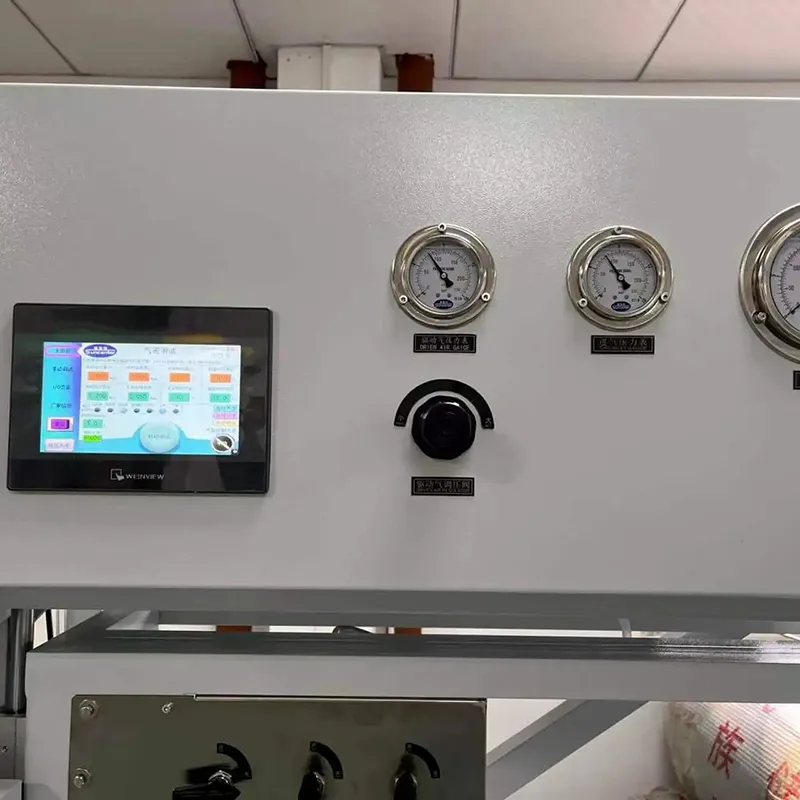

    FUXEON® har flera bearbetnings- och produktionsanläggningar och kan tillverka flera tusen tryckreduceringsventiler per månad. Varje färdig ventil genomgår en2,4 MPa tryckprov med 5 minuters hålltidför att kontrollera ventilstyrka och tätningsprestanda före leverans. Våra anläggningar hållerISO 9001, ISO 14001 och ISO 45001certifieringar.

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Installationskrav

    ⚠️ Viktiga installationstips

    1. Rörledningen bör rengöras före installation. AY-typ filterMÅSTE installeras uppströms för att förhindra att skräp kommer in i ventilen.
    2. Grindventilerellerfjärilsventilerbör installeras före och efter ventilen för enklare underhåll.
    3. För system som kräver kontinuerlig vattentillförsel kan två ventiler med samma nominella diameter installeras parallellt.
    4. Det lilla hålet på ventilhuset får INTE vara vänt uppåt, eftersom vatten eller skräp som kommer in i hålet kan påverka ventilens funktion.

    Ansökningar

    Förhållandets tryckreduceringsventil är lämplig för metallurgi, petroleumrelaterade system, hydraulsystem, vattentrycksprovningsenheter, vattenförsörjningssystem för bostäder och höghus. Det är mycket effektivt i applikationer för tryckzonering där nedströmstrycket måste upprätthålla ett strikt proportionellt förhållande till uppströmstrycket, och fungerar sömlöst med dittbrandpumpareller kommunala försörjningsledningar.

    Vanliga frågor

    Kan förhållandet justeras?

    Nej. Tryckminskningsförhållandet bestäms av den interna ventilkärnan och cylinderfodrets dimensioner. För att ändra förhållandet måste motsvarande interna komponentkonfiguration ändras.

    Är utloppstrycket konstant?

    Nej. Utloppstrycket ändras proportionellt med inloppstrycket enligt det förutbestämda tryckminskningsförhållandet.

    Hur väljs förhållandet?

    För hushållsvattenförsörjningssystem är förhållandet i allmänhet inte mer än 3:1; för brandskyddssystem, inte mer än 4:1; och för tappvarmvattensystem, inte mer än 2,5:1.

    Hur väljs ventilstorleken?

    Den nominella diametern bör väljas baserat på rörledningsstorlek, flödeshastighet, inloppstryck, krav på utloppstryck och driftsförhållanden. Behagakontakta våra ingenjörerför att bekräfta DN-storleken.
