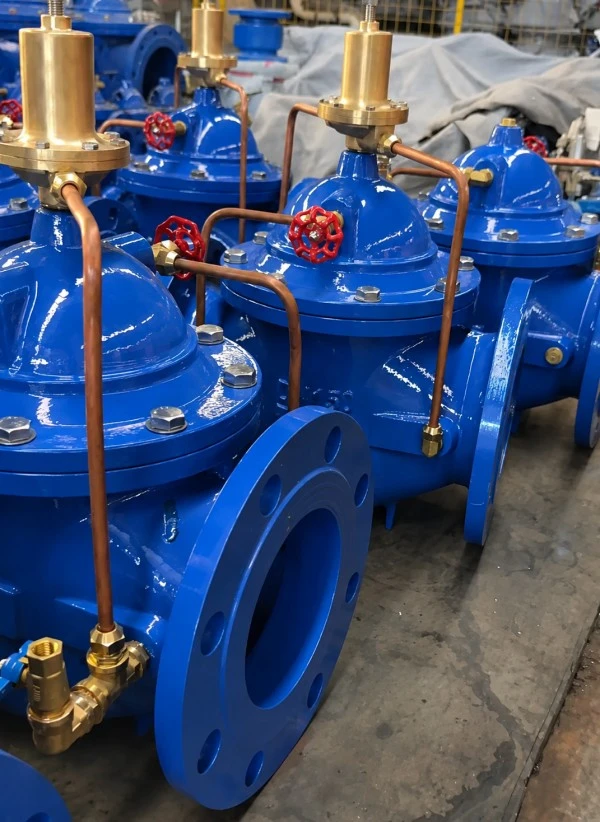

FUXEON®s övertrycksventil kännetecknas av dess mångsidighet och enkla underhåll. Som en övertrycksventil känner den av förändringar i systemtrycket; om trycket överstiger ett inställt säkerhetsvärde, öppnas ventilen automatiskt och släpper snabbt ut överskottsmedia för att minska trycket och förhindra att rörledningar och utrustning går sönder eller skadas på grund av övertryck. Som en tryckhållningsventil håller den uppströms vattentillförseltrycket över ett inställt värde, vilket säkerställer vattentillförselstabilitet och möter vattenbehov under specifika driftsförhållanden. Det används ofta i brandpumpsuttag, vattenförsörjningssystem i höghus och storskaliga vattenförsörjningsprojekt, och spelar en avgörande roll för att eliminera vattenhammare och skydda systemsäkerheten.

Strukturell sammansättning:

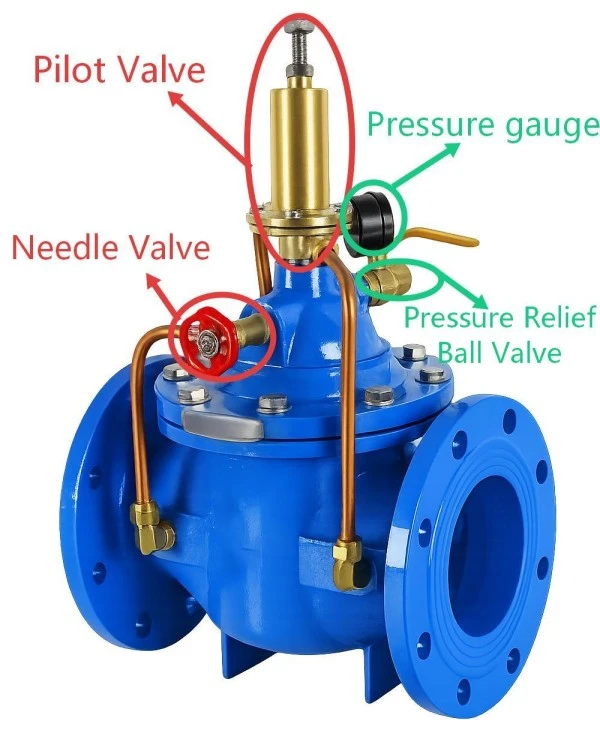

I prv-ventilen är huvudventilen huvuddelen av ventilen, ansvarig för att skära av eller leda vätskor. Huvudventilen är utrustad med en kontrollkammare, som är nyckelområdet för att styra ventilens funktion. Pilotventilen används för att känna av systemtrycket och styra huvudventilens funktion. Den innehåller vanligtvis fjädrar och elastiska element (såsom membran eller kolvar), och genom att justera fjäderns föråtdragningskraft kan huvudventilens rörelsetryckströskel ställas in. Nålventilen är installerad i kontrollrörledningen, som används för att finjustera flödeshastigheten för kontrollrörledningen och därigenom justera ventilens öppnings- och stängningsegenskaper och stängningshastighet. Kulventilen används för att växla ventilens driftläge (tryckavlastning eller tryckhållning) och för att stänga av styrkretsen under rutinunderhåll. Dessutom är miniatyrfilter vanligtvis installerade vid inloppet av kontrollrörledningen för att förhindra föroreningar i rörledningen från att komma in i kontrollkammaren, undvika blockering av membran eller kolvar och säkerställa tillförlitligheten av ventildriften.

Arbetsprincip:

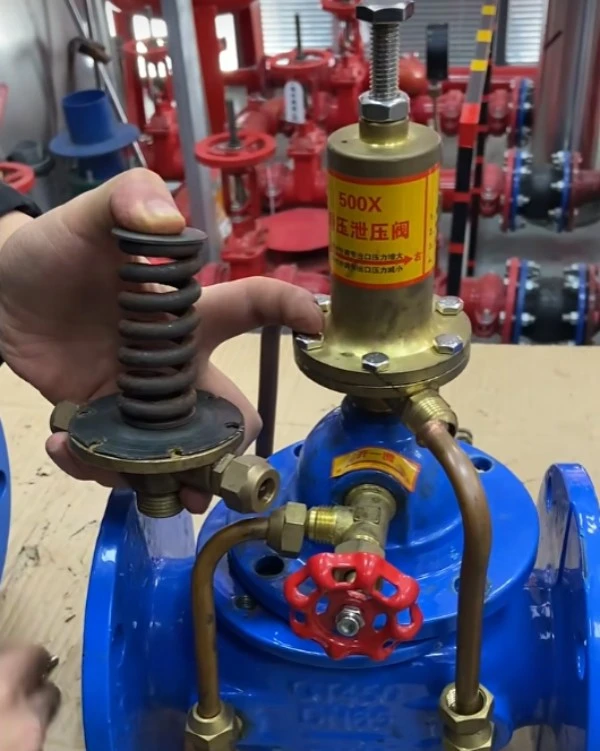

Tryckavlastningsventilen kräver först inställning av huvudventilens öppningstryck. Lossa pilotventilens låsmutter och vrid pilotventilens justerskruv medurs. Detta komprimerar justeringsfjädern och applicerar en större kraft nedåt på pilotventilens kärna, vilket ökar huvudventilens öppningstryck. Att vrida justerskruven moturs minskar fjädertrycket, minskar kraften på pilotventilens kärna och sänker följaktligen huvudventilens öppningstryck. Övervaka trycket uppströms i rörledningen med en tryckmätare. När önskat inställt värde har uppnåtts, dra åt låsmuttern.

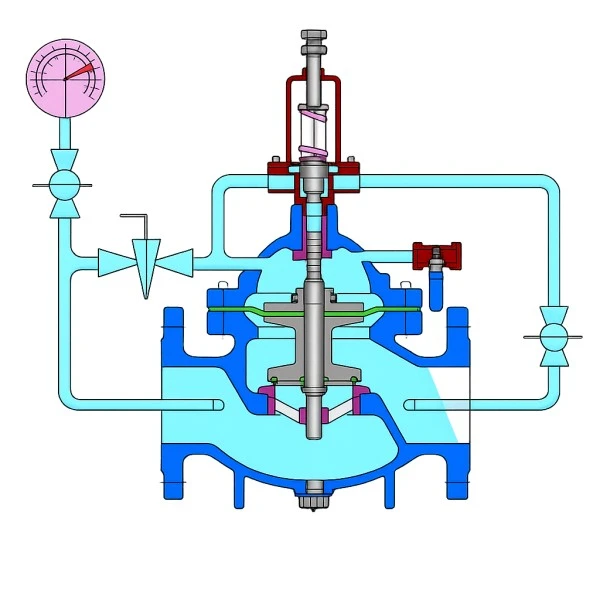

När uppströmstrycket ökar, ökar trycket i den nedre kammaren av pilotventilens membran synkront. När trycket överstiger det inställda värdet, trycker membranet pilotventilens kärna uppåt, öppnar pilotventilen och släpper ut vatten från den övre kammaren på huvudventilmembranet. På grund av tryckskillnaden mellan de övre och nedre kamrarna i huvudventilmembranet öppnas huvudventilens kärna och börjar tömma vatten, vilket minskar rörledningstrycket.

När rörledningstrycket minskar, minskar också trycket i den nedre kammaren av pilotventilens membran. När trycket sjunker under det inställda värdet stänger pilotventilens kärna igen under påverkan av justeringsfjädern. Vid denna tidpunkt återhämtar sig trycket i den övre kammaren av huvudventilmembranet gradvis. Eftersom den effektiva arean av huvudventilmembranet är större än den tryckbärande arean för huvudventilens kärna, stänger huvudventilens kärna under tryckskillnaden mellan membranets övre och nedre kammare, vilket stoppar vattenutsläppet och därmed upprätthåller rörledningstrycket inom det inställda området.

Tekniska parametrar

Användningsområden

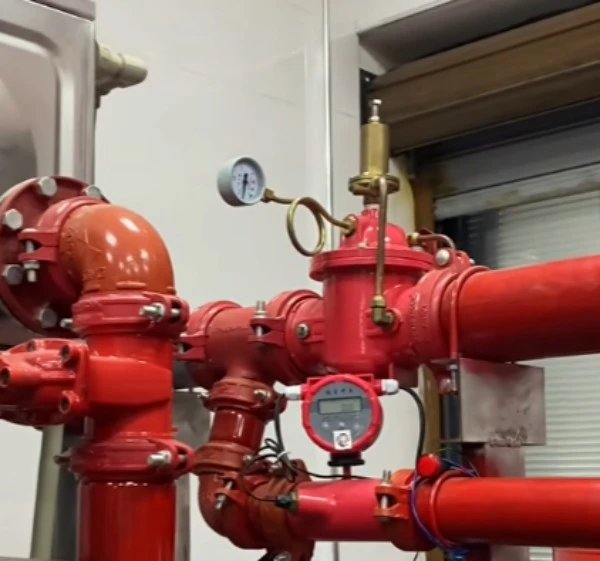

På grund av deras unika funktionella egenskaper används tryckavlastningsventiler i stor utsträckning i olika vattenförsörjningssystem som kräver tryckkontroll. I brandskyddssystem installeras de vanligtvis på utloppsröret till brandpumpar, främst för att förhindra att pumparna överhettas på grund av övertryck vid lågflödesdrift, och för att förhindra skador på utrustningen från övertryck i rörledningsnätet. I vattenförsörjningssystem i höghus används de för att skydda rör och utrustning på översta våningen från skador orsakade av fluktuationer i vattenförsörjningstrycket. Vidare, i stadsvattenförsörjningsprojekt och industriella system (såsom petroleum- och kemisk industri) används också ofta tryckavlastningsventiler för att eliminera vattenslagningseffekter och skydda säker drift av ventiler och rörledningar.

Installation och underhåll

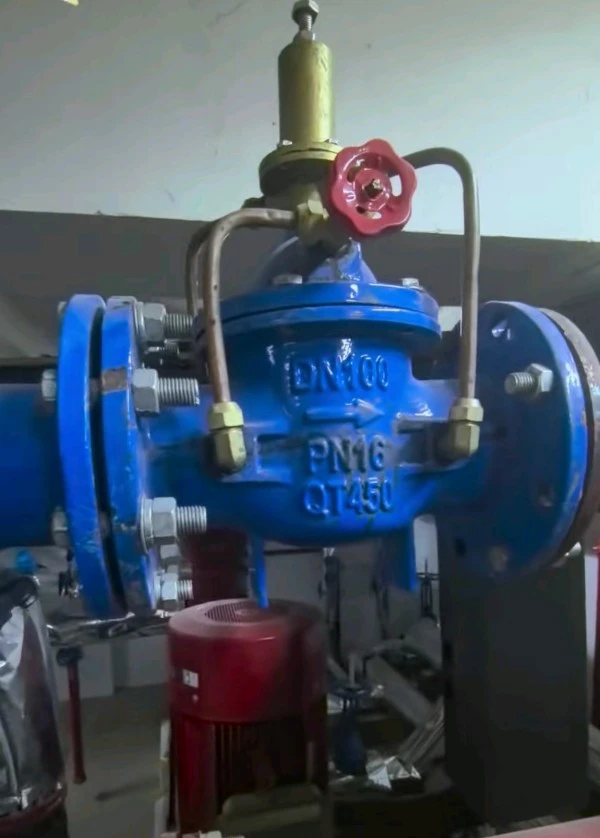

När du installerar vattenventilen är det viktigt att vara uppmärksam på mediets flödesriktning. Se till att pilen för vattenflödesriktningen på ventilhuset är i linje med flödesriktningen för mediet i rörledningen. När det gäller installationsplatsen rekommenderas i allmänhet vertikal installation med ventilkåpan vänd uppåt för enkel daglig observation, underhåll och dränering. För ventiler med större nominella diametrar (som DN200 och högre) rekommenderas vanligtvis horisontell installation. För att skydda ventilens interna precisionskomponenter måste ett filter installeras uppströms ventilen för att förhindra att föroreningar kommer in i kontrollkammaren och orsakar ventilstopp eller skada. Dessutom rekommenderas det att installera ett bypassrör och en ventil på huvudledningen för att möjliggöra oavbruten vattentillförsel under ventilunderhåll eller reparation.

Underhåll

Tryckinställningen för vattenventilen uppnås vanligtvis genom att justera justerskruven på pilotventilen. Vridning medurs ökar driftstrycket och vridning moturs minskar driftstrycket. Under användning bör filtret kontrolleras regelbundet för blockering; det rekommenderas att rengöra filtersilen var tredje månad för att säkerställa att styrkretsen är fri. Dräneringen bör kontrolleras var sjätte månad under drift. Om ventilläckage eller onormal funktion upptäcks, bör tätningarna eller membranet repareras omedelbart. Dessutom bör slussventilerna före och efter ventilen kontrolleras regelbundet för att säkerställa att de är i öppet läge, vilket garanterar att ventilen fungerar korrekt.
