Brandslangskoppling
JIS Machino koppling
  • JIS Machino kopplingJIS Machino koppling
  • JIS Machino kopplingJIS Machino koppling
  • JIS Machino kopplingJIS Machino koppling

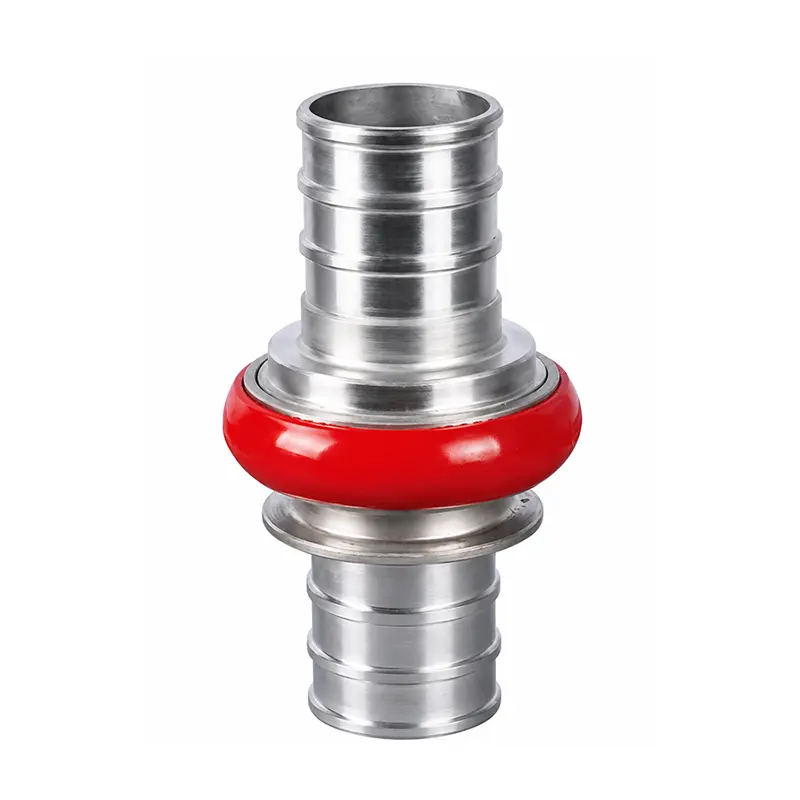

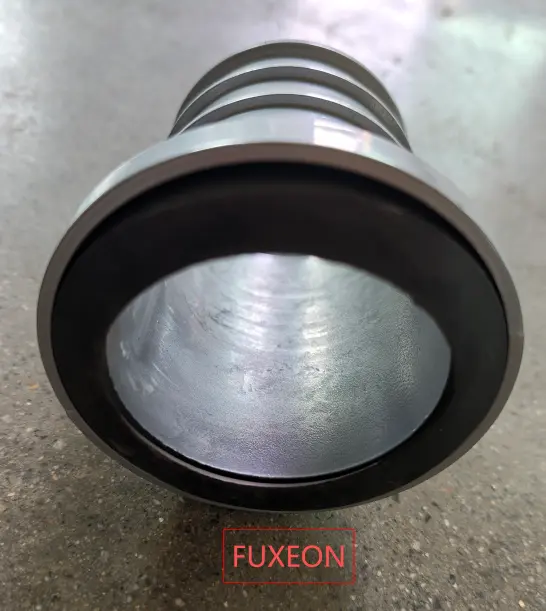

JIS Machino koppling

FUXEON® JIS Machino-koppling är en snabbkopplingskomponent designad för anslutning av brandslangar, brandbilar, landningsventiler, brandposter och munstycken. Den använder ett internt skjutreglage och slitslåsande struktur för att ge en snabb anslutning utan de flera rotationer som krävs av konventionella gängade gränssnitt.

    DeJIS Machino kopplinglevereras vanligtvis i storlekarna DN40, DN50 och DN65, med ytterligare storlekar tillgängliga enligt projektkrav. Dess push-typ anslutning gör att operatörer kan ansluta och koppla frånbrandslangarsnabbt, vilket är särskilt användbart under brandbekämpningsinsatser där anslutningstiden är kritisk.

    FUXEON®-produkter tillverkas under certifierade ledningssystem inklusive GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:201:201 och GB-1:201.Se våra certifieringar.

    Anslutningsstruktur och mekanism

    Kopplingen för machino-brandslangen använder en inre precisionsfjäder för att trycka in en skjutreglage i det passande spåret efter att han- och honkomponenterna är anslutna. Denna mekaniska låsstruktur säkrar fogen under drift, medan en premium gummitätningsring ger en läckagesäker tätning mellan de anslutna komponenterna.

    1

    Sätt in hanände

    Operatören sätter in hanänden i den matchande honanslutningen (t.ex. enbrandpostellerbrandmunstycke) tills låsmekanismen låser fast.

    2

    Auto-lås och tätning

    Den invändiga fjäderbelastade skjutreglaget låses i spåret. Flerstegs halkskyddsstrukturen bibehåller korrekt ingrepp och gummiringen säkerställer en tät tätning.

    3

    Snabbkoppling

    För att koppla bort trycker du helt enkelt på ringmekanismen på hansidan för att dra in det interna reglaget. Anslutningen separeras omedelbart utan att rotera något gängat gränssnitt.

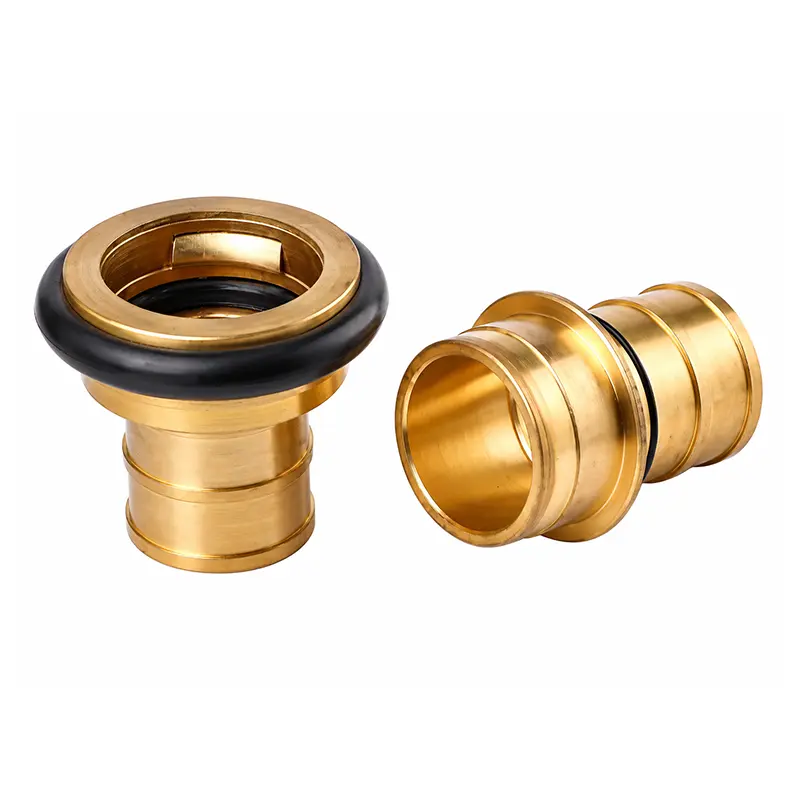

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Tekniska data

    Parameter Specifikation
    Standard JIS B 9911
    Storlek 1 1/2", 2", 2,5", 3"; andra storlekar tillgängliga på begäran
    Vanliga nominella storlekar DN40, DN50, DN65
    Arbetstryck 16 bar
    Arbetsmedium Vatten, skumblandning
    Material Mässing, aluminium, rostfritt stål
    Tätningsring Gummi
    Gjutmetod Pressgjutning, gravitationsgjutning, smide
    Ytbehandling Vibrerande slipning, anodisering
    Anslutningstyp Quick Push-anslutning

    Materialvalsguide

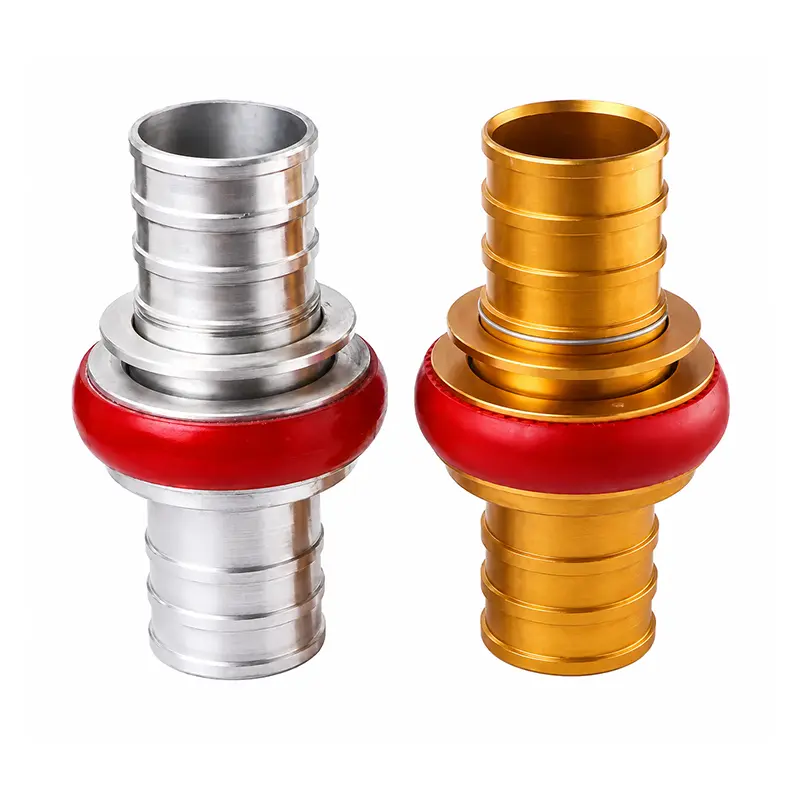

    FUXEON® JIS Machino Coupling finns i mässing, aluminium och rostfritt stål. Materialvalet påverkar kopplingens vikt, mekanisk hållfasthet, korrosionsbeständighet, servicemiljö och anskaffningskostnad.

    Mässing
    • Typisk densitet~8,4–8,7 g/cm³
    • Draghållfasthet~300–550 MPa
    • ViktTung
    • Korrosion Res.Bra
    • KostaMedium–Hög
    • AnsökanAllmän brandbekämpning
    Aluminiumlegering
    • Typisk densitet~2,7–2,8 g/cm³
    • Draghållfasthet~150–310 MPa
    • ViktLättvikt
    • Korrosion Res.Bra
    • KostaMedium
    • AnsökanBärbar utrustning
    Rostfritt stål
    • Typisk densitet~7,9–8,0 g/cm³
    • Draghållfasthet~500–600 MPa
    • ViktTung
    • Korrosion Res.Excellent
    • KostaHög
    • AnsökanKorrosiva miljöer

    Tillverkning och kvalitetsverifiering

    FUXEON® driver sin egen tillverkningsanläggning för brandslangsanslutningar, vilket gör att produktionsscheman kan anpassas enligt orderkraven utan att förlita sig på agenter eller distributörer. Tillverkningsprocessen stöder pressgjutning, gravitationsgjutning och smide, vilket gör att olika material, storlekar och strukturella konfigurationer kan tillverkas enligt applikationskrav.

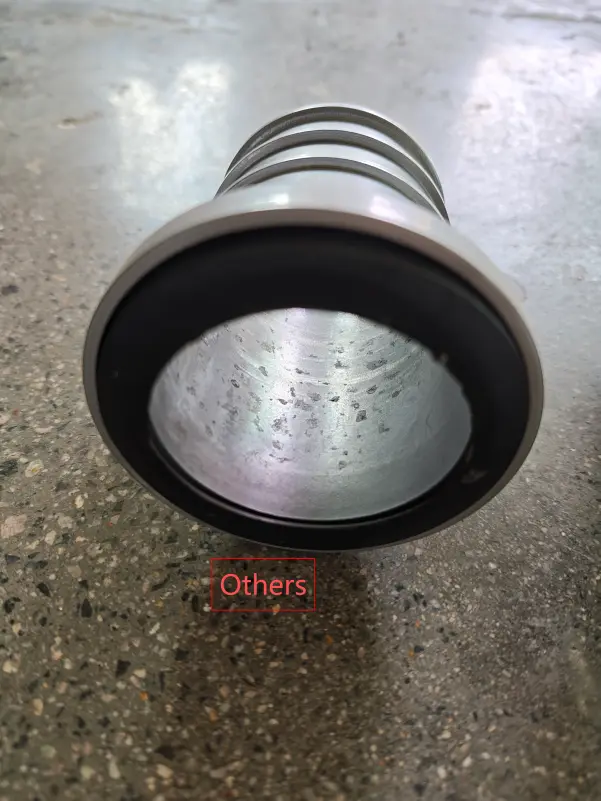

    De inre väggarna på FUXEON® brandslangsanslutningar är bearbetade för att ge en slät inre yta. Korrekt ytbehandling hjälper till att minska ojämna områden som kan hålla kvar föroreningar eller skapa lokala korrosionspunkter. För skräddarsydda projekt stöder FUXEON® OEM/ODM-tjänster för specialstorlekar och icke-standardiserade strukturer enligt kundens ritningar eller tekniska krav.

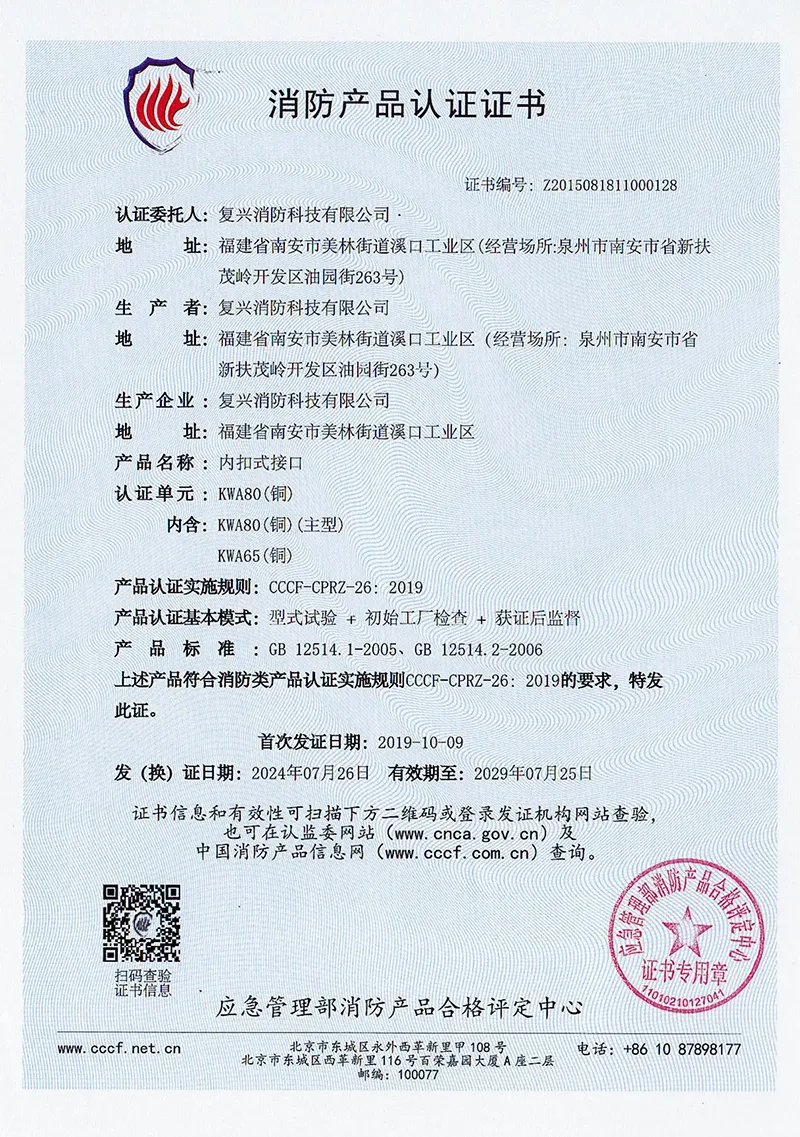

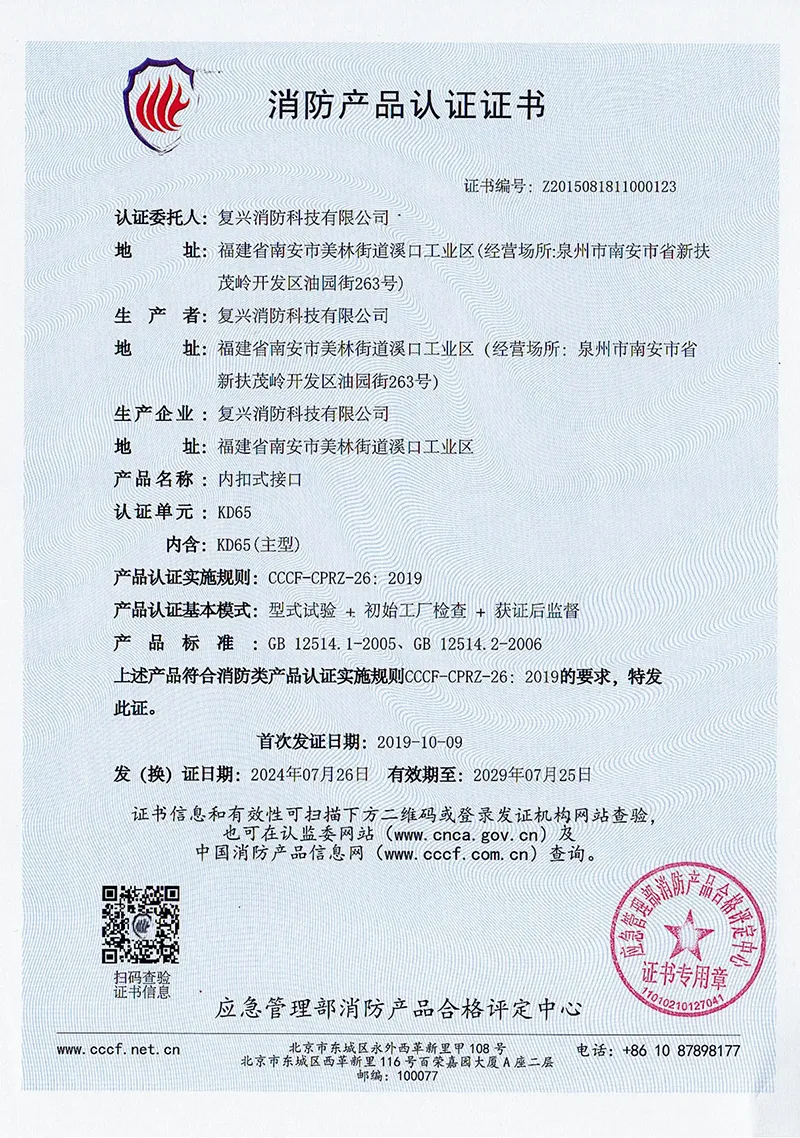

    FUXEON®brandslangskopplingarhar certifierats av Kinas ministerium för krishantering och har genomgått tester som täcker mekanisk prestanda, tätningsprestanda, anslutningssäkerhet och materialhållbarhet.

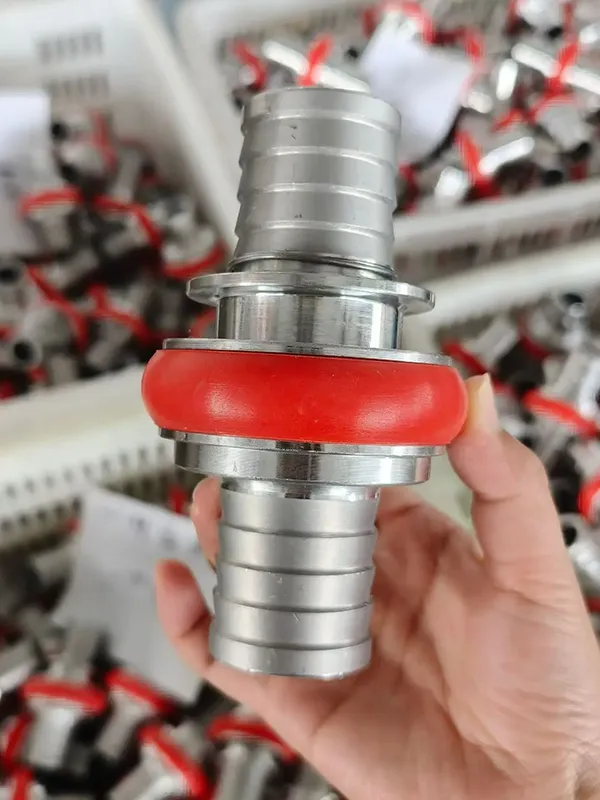

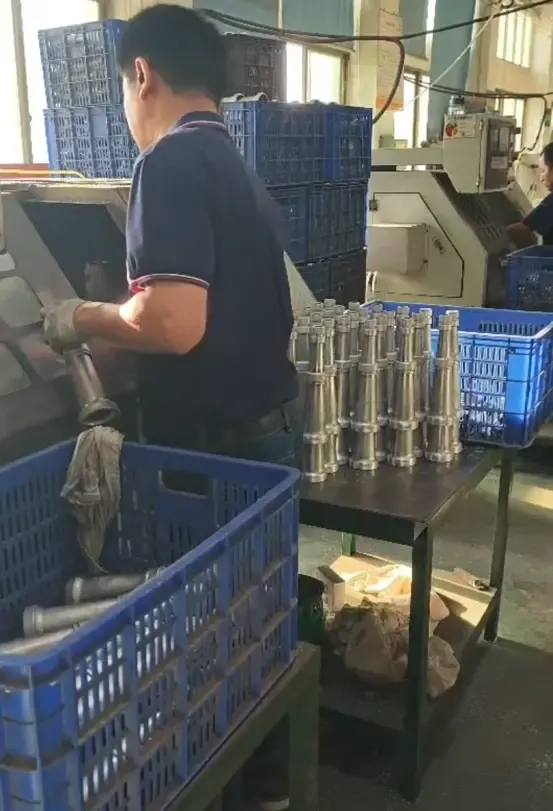

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Ansökningar

    JIS Machino koppling kan ansluta brandslangar med kompatibla brandposter, landningsventiler, brandbilar och munstycken. Dess snabbkopplingsstruktur är lämplig för brandbekämpningssystem där slangar behöver anslutas eller bytas ut effektivt. Kopplingen kan också användas i jordbruksbevattning, byggarbetsplatser och sjösäkerhetsapplikationer där kompatibla slanganslutningar och snabb manuell drift krävs.

    JIS Machino Coupling Application

    Vanliga frågor

    Vad är en Machino-koppling?

    En Machino-koppling är en snabbkopplingsslang som vanligtvis används vid brandbekämpning och andra vätskeöverföringsapplikationer. Den använder en mekanisk låsstruktur istället för att enbart förlita sig på en gängad anslutning.

    Hur ansluter och kopplas det från?

    Hanänden sätts in i den matchande honanslutningen, vilket gör att den interna fjäderbelastade sliden kan gripa in i skåran. För att koppla bort, tryck på ringmekanismen på hansidan för att frigöra skjutreglaget, separera sedan komponenterna.

    Vilka storlekar och material finns tillgängliga?

    Vanliga nominella storlekar inkluderar DN40, DN50 och DN65 (1 1/2" till 3"), med andra storlekar tillgängliga på begäran. Vi erbjuder tillval i mässing, aluminium och rostfritt stål beroende på arbetsmiljön.

    Kan det anpassas för mitt projekt?

    Ja. FUXEON® stöder OEM/ODM-anpassning för speciella storlekar och oregelbundna strukturer. Du kan tillhandahålla ritningar, dimensioner, materialkrav eller applikationsinformation som vårt ingenjörsteam kan utvärdera.

    Är Machino-kopplingen kompatibel med skumblandningar?

    Ja. Standardgummitätningsringen och invändiga material är kompatibla med både vatten- och skumblandningar. Detta gör den mycket lämplig för skumbaserade brandbekämpningssystem.

    Vad är standardarbetstrycket?

    Standardarbetstrycket för vår JIS Machino-koppling är 16 bar (1,6 MPa). Se till att tryckklassificeringen för dina slangar och ansluten utrustning matchar denna specifikation.

    Hur förhindrar du läckage?

    Vi använder högkvalitativa, slitstarka gummitätningsringar. Den interna fjäderbelastade skjutreglaget säkerställer ett enhetligt mekaniskt lås, vilket förhindrar att kopplingen flyttas eller lossnar under högt tryck.

    Hur underhåller man kopplingen för att förhindra läckor?

    Inspektera regelbundet gummitätningsringen för slitage eller sprickor och byt ut den vid behov. Håll den interna låsmekanismen fri från sand, smuts och skräp. Att applicera en liten mängd silikonfett kan förlänga tätningens livslängd.

    Vad är skillnaden mellan Machino- och Storz-kopplingar?

    Machinokopplingar använder en tryckkoppling med en intern låsmekanism, som är snabb och lätt att manövrera. Storz-kopplingar förlitar sig på en symmetrisk klotandlåsningsdesign. Valet beror på din lokala brandbekämpningsstandard och befintlig utrustning.

    Vad är ledtiden och MOQ?

    För standardstorlekar (DN40, DN50, DN65) produceras små batchordrar vanligtvis inom 15 dagar. Vår MOQ är flexibel, med start från 1 stycke för provutvärdering. För OEM/ODM-förfrågningar beror ledtiderna på anpassningsdetaljerna.
