Varför upprättstående sprinklers fortfarande är viktiga i tillförlitliga brandskyddssystem

Automatiska sprinklersystem är designade utifrån en enkel princip: upptäck en utvecklande brand genom värme och släpp ut vatten vid det skyddade området så tidigt som möjligt. Även om sprinklerhuvudet är en relativt liten komponent, kan dess installationsorientering, termiska respons, urladdningsegenskaper, anslutningsstorlek och certifiering direkt påverka hur det övergripande brandskyddssystemet fungerar.

Bland de olika sprinklerkonfigurationerna som finns tillgängliga för kommersiella, industriella och lagringsanläggningar är stående sprinkler fortfarande ett viktigt val där rörarrangemanget, takstrukturen och installationsmiljön kräver att sprinklern placeras ovanför röret med deflektorn vänd uppåt. NFPA 13 definierar en upprättstående sprinkler enligt detta uppåtriktade utloppsarrangemang och tillhandahåller specifika krav för val, placering och avstånd mellan standard sprinklers.

För entreprenörer, brandskyddsdistributörer, systemkonstruktörer och byggnadsutrustningsköpare bör valet av en stående sprinkler därför innebära mer än att kontrollera anslutningsgängan och priset. Responsegenskaper, K-faktor, temperaturklassificering, material, finish, godkännandekrav, installationsförhållanden och kompatibilitet med det kompletta sprinklersystemet förtjänar alla uppmärksamhet.

Vad gör en upprätt sprinkler annorlunda?

Designad för installation uppåt

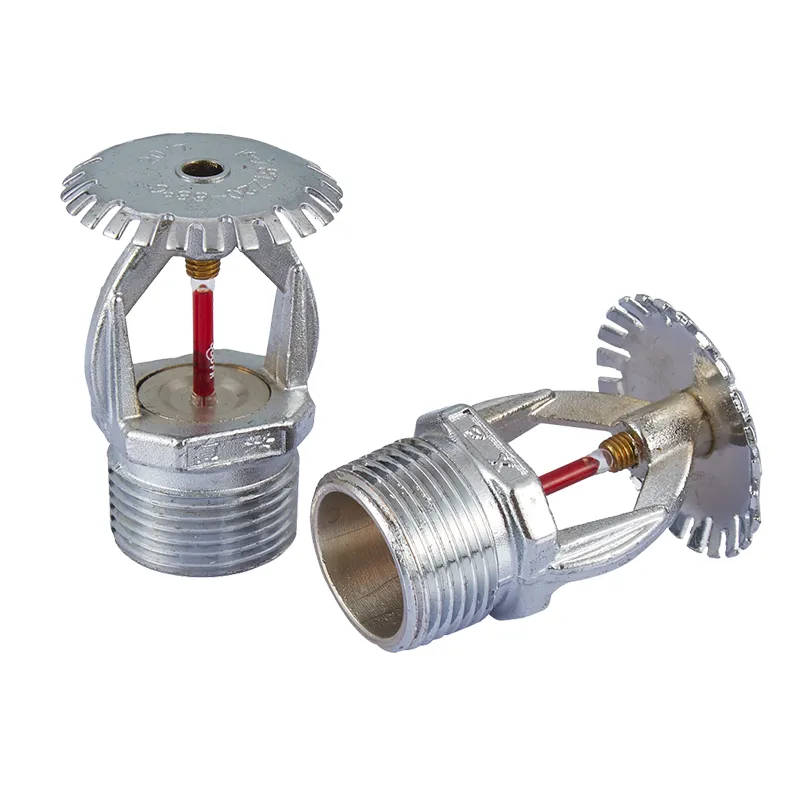

En upprättstående sprinkler är utformad för att installeras så att vatten släpps uppåt mot deflektorn innan det fördelas över det skyddade området. Denna konfiguration skiljer sig från hängande sprinklers, som är installerade under röret med deflektorn placerad under.

Installationsorienteringen påverkar hur sprinklern interagerar med omgivande tak, takkonstruktion, rörledningar och andra byggnadskomponenter. Följaktligen bör sprinklertypen väljas som en del av den övergripande hydrauliska och layoutdesignen snarare än att behandlas som en utbytbar komponent.

Installationsförhållanden påverkar val av sprinkler

Upprättstående sprinklers kan vara särskilt användbara i områden där exponerade rörledningar är att föredra eller där byggnadskonfigurationen gör en uppåtriktad sprinkler praktisk. Industriella anläggningar, lager, allmännyttiga områden, parkeringsstrukturer och andra exponerade rörmiljöer kan kräva denna typ av konfiguration beroende på systemdesignen.

NFPA 13 innehåller separata installationskrav för standardsprinkler, upprättstående och sidoväggssprinkler, inklusive regler om placering, avstånd, skyddsområde och hinder.

Kärnparametrar som köpare bör utvärdera

De exakta parametrarna ska alltid hämtas från den valda sprinklermodellens tekniska dokumentation och godkännandelista. För kommersiella brandskyddsprojekt bör köpare undvika att anta att två sprinklers med liknande utseende har identiska hydrauliska eller termiska egenskaper.

Varför K-faktor är viktig vid val av sprinkler

Flöde och tryck är sammankopplade

K-faktorn är en viktig hydraulisk parameter eftersom sprinklerutsläppet är relaterat till K-faktorn och drifttrycket. En högre K-faktor kan tillåta större vattenflöde vid ett givet tryck, men det betyder inte att en sprinkler med högre K-faktor automatiskt är bättre för varje applikation.

Sprinklerns K-faktor måste väljas enligt den hydrauliska beräkningen, faroklassificering, erforderlig designdensitet, tillgänglig vattenförsörjning och andra systemparametrar.

Systemdesign kommer före produktval

Av denna anledning bör projektingenjörer först fastställa de nödvändiga egenskaperna för vattenutsläpp och sedan välja en sprinkler med en kompatibel K-faktor och listning. Detta tillvägagångssätt hjälper till att förhindra situationer där en sprinkler är fysiskt kompatibel med rören men hydrauliskt olämplig för projektet.

Termisk respons avgör när sprinklern aktiveras

Värmekänsliga element

Till skillnad från manuellt manövrerad brandutrustning är en automatisk sprinkler utformad för att reagera när dess värmekänsliga element når sin specificerade driftstemperatur. Det termiska elementet kan använda en glaskolv eller annan listad mekanism, beroende på sprinklerdesignen.

FUXEON® uppger att dess brandsprinklerprodukter använder värmekänsliga glaslampor och är utformade för att aktiveras automatiskt när den förinställda temperaturen uppnås. Företaget identifierar också tyska JOB-glaslampor bland de komponenter som används i sitt sprinklersortiment.

Temperaturklassificering bör matcha miljön

Temperaturklassificeringen bör väljas i enlighet med de omgivande förhållandena runt sprinklern. Om en sprinkler installeras nära värmeproducerande utrustning, värmare, belysningsarmaturer eller andra förhöjda temperaturkällor, måste konstruktören ta hänsyn till dessa förhållanden när han väljer lämplig temperaturklassificering.

Att välja en temperaturklassificering bara för att den är vanligt förekommande kan skapa en olämplig installation. Rätt betyg bör baseras på den faktiska miljön och tillämplig brandskyddsstandard.

Varför hinderskontroll är viktigt för upprättstående sprinklers

Vattendistribution kräver tillräckligt utrymme

En sprinkler kan inte ge sitt avsedda spridningsmönster om balkar, rör, kanaler, konstruktionsdelar, lagerställ eller andra hinder väsentligt stör utsläppet.

NFPA 13 innehåller specifika krav för placering av standard upprättstående och hängande sprinklers i förhållande till hinder. Det tillämpliga avståndet beror på hindrets dimensioner och placering och sprinklerarrangemanget.

Lagerlayouter kräver särskild uppmärksamhet

Förvaringsanläggningar kan uppvisa mer komplexa hinder eftersom ställ, lagrade varor, takkonstruktioner, belysningssystem och mekaniska tjänster alla kan påverka sprinklerplaceringen.

För sådana applikationer bör sprinklerlayouten utvecklas tillsammans med lagringsarrangemanget och faroklassificeringen. Sprinklern i sig kan inte kompensera för en olämplig systemlayout.

Tillämpningar där upprättstående sprinklers kan övervägas

Lager och lagerlokaler

Lager använder ofta exponerade sprinklerrör, vilket gör upprättstående konfigurationer till ett praktiskt alternativ i lämpliga systemdesigner. Valet av sprinkler måste dock ta hänsyn till lagringshöjd, varuklassificering, rackarrangemang, takkonstruktion och hydrauliska krav.

Industribyggnader

Tillverkningsanläggningar och industribyggnader kan innehålla stora öppna ytor, exponerade rörledningar, maskiner, brännbara material och varierande takkonfigurationer. Upprättstående sprinklers kan integreras i lämpliga automatiska sprinklersystem där deras angivna tillämpnings- och installationskrav uppfylls.

Kommersiella och bruksområden

Kommersiella byggnader, mekaniska rum, serviceområden, parkeringsanläggningar och andra platser med exponerade rörledningar kan också använda upprättstående sprinklerkonfigurationer beroende på tillämplig brandskyddsdesign.

Den slutliga appliceringen bör alltid bestämmas av brandskyddsingenjören och tillämpliga lokala krav snarare än av sprinklerorientering enbart.

Material och ytfinish påverkar tillförlitligheten på lång sikt

Mässingskonstruktion

Mässing används ofta för sprinklerkroppar eftersom det ger en kombination av mekanisk hållfasthet, bearbetbarhet och korrosionsbeständighet lämplig för många brandskyddsmiljöer inomhus.

FUXEON® beskriver sitt brandsprinklersortiment som tillverkat av mässing och anger att förkromade ytbehandlingar finns tillgängliga för korrosionsbeständighet och lång livslängd.

Miljöförhållanden bör beaktas

Sprinkler installerade i fuktiga, korrosiva, dammiga eller kemiskt aggressiva miljöer kan kräva en lämplig finish eller en specialiserad sprinklerkonstruktion. Köpare bör därför förse leverantören med information om installationsmiljön innan de väljer den slutliga konfigurationen.

En standardsprinkler designad för en normal inomhusmiljö bör inte automatiskt antas vara lämplig för varje industriell eller utomhusapplikation.

Certifiering är ett viktigt övervägande vid upphandling

Varför godkännanden är viktiga

Brandskyddskomponenter är säkerhetskritiska produkter. Många kommersiella projekt kräver att sprinklers bär specifika godkännanden eller certifieringar innan de kan accepteras av projektägaren, konsulten, försäkringsgivaren eller myndigheten som har jurisdiktion.

FUXEON® identifierar UL och FM bland de certifieringar som finns tillgängliga i hela dess produktsortiment för brandsprinkler, tillsammans med andra företags- och produktcertifieringar inklusive CCCF, ISO 9001, CE, EAC och LPCB. Det exakta godkännandet bör verifieras för den specifika sprinklermodell som köps.

Behandla inte certifieringar som utbytbara

För internationell upphandling är det viktigt att bekräfta exakt modellnummer, godkännandeomfattning, nominell K-faktor, temperaturklassificering, orientering och tillämplig lista. En certifiering som innehas av en sprinklermodell betyder inte nödvändigtvis att varje modell i tillverkarens produktsortiment har samma godkännande.

Vad köpare bör bekräfta innan de gör en beställning

Ange fullständig ansökningsinformation

När de begär en offert bör professionella köpare tillhandahålla avsedd användning, byggnadstyp, faroklassificering där sådan finns, krav på röranslutningar, krav på K-faktor, temperaturklassificering, obligatorisk certifiering, kvantitet och destinationsmarknad.

Denna information gör det möjligt för leverantören att rekommendera en modell baserad på faktiska projektkrav snarare än att bara matcha ett generiskt produktnamn.

Bekräfta tekniska dokument före leverans

För stora projekt bör köpare begära relevant datablad, installationsinstruktioner, godkännandeinformation, måttritningar och produktidentifiering innan de slutför upphandlingen.

Dokumentation är särskilt viktig när sprinklern lämnas till en konsult, brandmyndighet, försäkringsgivare eller projektgodkännandeprocess.

Skydda sprinklers under förvaring och installation

Sprinklerhuvuden bör skyddas från mekanisk skada under transport, lagring och installation. Det värmekänsliga elementet är en kritisk komponent, så felaktig hantering kan potentiellt påverka sprinklerns prestanda.

Installationen ska följa tillverkarens instruktioner och tillämplig brandskyddsstandard. NFPA 13 kräver specifikt att standard upprättstående och hängande sprinklers väljs, placeras och placeras på avstånd enligt tillämpliga installationskrav.

FUXEON®s tillvägagångssätt för tillverkning av brandsprinkler

FUXEON®är en tillverkare av brandskyddsutrustning baserad i Nan'an, Fujian, Kina. Företaget uppger att det driver produktionsbaser som täcker mer än 20 000 kvadratmeter och tillverkar brandskyddsprodukter inklusive larmventiler, brandsprinkler, brandposter, brandslangar och slangupprullare.

Dess sprinklerproduktsortiment inkluderar stående, hängande, sidovägg och dolda konfigurationer, med olika flödesalternativ avsedda för olika installationskrav. FUXEON® uppger också att färdiga sprinklerprodukter genomgår trycktestning innan de lämnar fabriken.

För internationella distributörer och brandskyddsentreprenörer kan denna bredare produktportfölj vara användbar eftersom sprinklersystem ofta kräver flera komponenttyper inom samma projekt. Varje sprinklermodell måste dock fortfarande utvärderas mot de specifika kraven för projektdesign och godkännande.

Pålitligt brandskydd börjar med korrekt systemmatchning

En upprättstående sprinkler är en liten komponent, men dess prestanda är nära kopplat till hydraulisk design, installationsorientering, termisk respons, avstånd, hinderkontroll och certifiering. Att välja en sprinkler enbart baserat på dimensioner eller inköpspris kan skapa onödiga risker vid systemgodkännande och installation.

För professionella köpare är ett bättre upphandlingssätt att börja med skyddskravet och sedan matcha sprinklerns K-faktor, temperaturklassning, svarstyp, anslutning, material, finish och certifiering till systemet.

Med en rad sprinklerkonfigurationer, internationella certifieringar, mässingskonstruktionsalternativ och fabrikstrycktestning,FUXEON®tillhandahåller upprättstående sprinklerlösningar för entreprenörer, distributörer och brandskyddsprojekt som söker pålitliga komponenter för automatiska sprinklersystem. Den slutliga modellen ska alltid väljas och installeras enligt gällande brandskyddsstandard, godkänd konstruktion och tillverkarens tekniska dokumentation.
