Tyst backventil

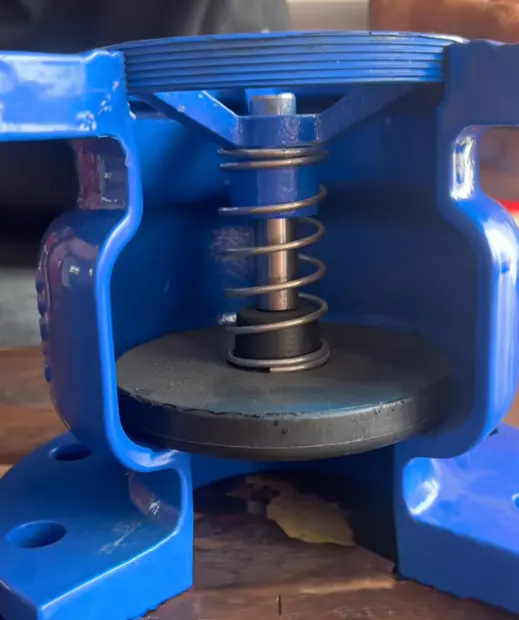

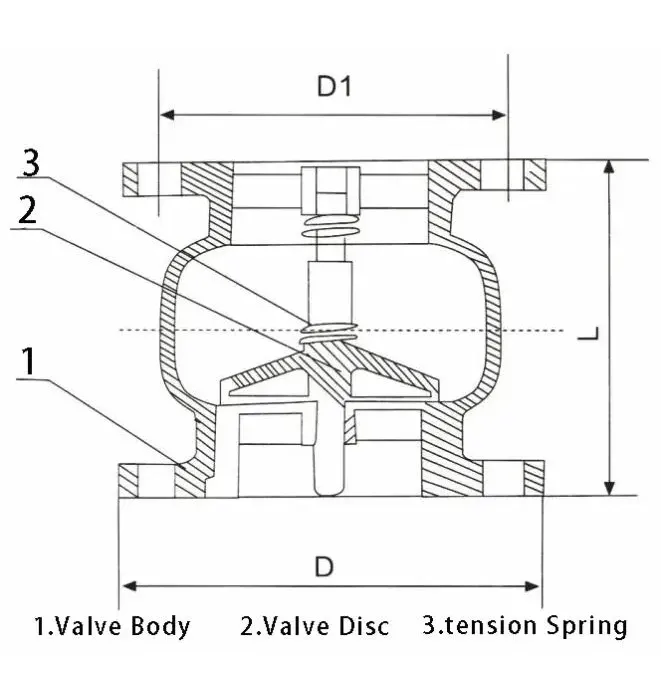

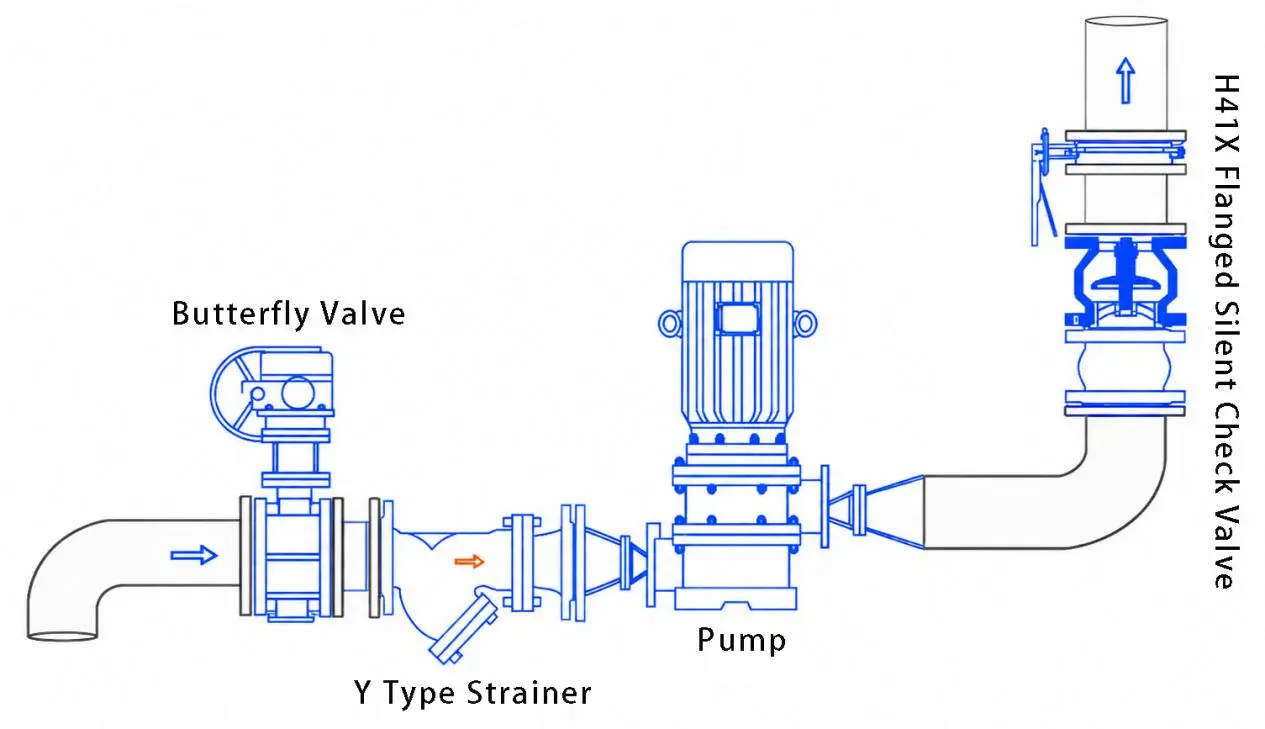

FUXEON® Silent Back Valve, även känd som en envägsventil, tillhör kategorin backventiler av lyfttyp. Produkten antar en fjäderåterställd lyft-typ optimerad struktur, huvudsakligen sammansatt av ventilkropp, ventilskiva, ventilskaft, fjäder och andra kärnkomponenter. Den är konventionellt installerad på pumpens utloppsrörledning och är lämplig för vattensystem och hjälpledningar där trycket överstiger systemtröskeln. Denna produkt övervinner nackdelarna med traditionella backventiler, såsom högt ljud och vattenslag. Genom en stängningsdesign med kort slag uppnår den en jämn, stötfri öppning och stängning, och tyst drift, vilket helt löser vanliga driftsproblem som rörledningsbackflow och utrustningsreversering.

Tekniska parametrar:

backventil silent är en backventil av lyfttyp, där mittlagret rör sig upp och ner, så att de i första hand installeras vertikalt. För dubbelstyrda ventilkärnor är även horisontell installation möjlig. Men för ventiler med stor diameter kan ventilskivans vikt orsaka ensidigt slitage på styrhylsan, vilket allvarligt påverkar tätningseffekten. Därför rekommenderas vertikal installation för ventiler med stor diameter.

Vad är arbetsprincipen för en tyst backventil?

FUXEON® Silent Back Valve arbetar helt automatiskt baserat på medeltryck och en mekanisk återställningsstruktur, vilket inte kräver någon manuell manövrering. När mediet strömmar framåt öppnar vätsketrycket ventilskivan, vilket tillåter normalt vattenflöde i rörledningen. När pumpen stannar eller mediet visar en tendens till tillbakaflöde, stänger ventilskivan snabbt under den kombinerade verkan av sin egen tyngdkraft, fjäderreturkraft och omvänd medeltryck, vilket helt blockerar medelåterflödeskanalen. Detta skyddar pumpen och motorn från skador på omvänd rotation och möjliggör också säker tryckavlastning av rörledningsbehållaren, vilket säkerställer en stabil drift av hela vätskesystemet.

Kärnproduktegenskaper:

1. Tyst drift, eliminerar vattenhammare

Produkten har en design med kort stängningsslag, vilket resulterar i extremt låg medelhög återflödeshastighet vid stängningsögonblicket. Fjäderreturprocessen är smidig och utan mekanisk påverkan. Den dämpar och eliminerar effektivt stöt- och vibrationsljud från vattenhammare i rörledningen, vilket säkerställer jämn och tyst drift, och uppfyller kraven på låg ljudnivå för högstandardiserade byggnads- och industrirörledningar.

2. Stabil tätning, hållbar

Ventilskivan använder en mjuk gummitätningsstruktur, med tätningsringen helt inbäddad i ventilkroppen, vilket avsevärt minskar tätningsförluster orsakade av långvarig medellång erosion. En icke-metallisk smörjhylsa är anordnad mellan styraxeln och styrramen, vilket gör ventilskivans öppning och stängning mjukare och mer flexibel, vilket eliminerar kläm- och fastsättningsfel och avsevärt förbättrar produktens stabilitet och livslängd.

3. Kompakt struktur och flexibel installation

Produktens integrerade struktur är kompakt och tar lite plats, vilket underlättar montering av rörledningar och efterföljande underhåll. Ventilkärnan har en upp-och-ned lyftrörelsestruktur, som stöder vertikal installation som standard; modeller med dubbla styrventiler med liten och medeldiameter kan stödja horisontell installation. För ventiler med stor diameter (DN200-DN300) rekommenderas vertikal installation för att undvika ensidigt slitage på styrhylsan på grund av ventilskivans egen vikt, vilket säkerställer en långvarig tätningsprestanda.

4. Bred anpassningsförmåga och stor mångsidighet

Generellt lämplig för höghus vattenförsörjning och avloppsnät, kommunal vattenförsörjning och pumputtag. Med enkla strukturella justeringar kan den användas som en sugfotsventil, anpassa sig till olika rörledningsförhållanden och möta de enkelriktade vätskekontrollbehoven för flera scenarier i civila och industriella applikationer.

Faktiskt tekniskt applikationsfall

År 2025 valde ett höghusvattenförsörjnings- och avloppsrenoveringsprojekt i östra Kina ut en sats av FUXEON® DN150 backventil tyst typ, enhetligt installerad vid utloppet av samhällets centraliserade vattenförsörjningspumpar. Före uppgraderingen genererade de befintliga traditionella svängbackventilerna starkt vattenslag och rörledningsljud när vattenpumpen startade och stannade, vilket påverkade boendemiljön för boende. Dessutom misslyckades utrustningen ofta, vilket resulterade i höga underhållskostnader.

Efter att ha ersatt ventilerna med FUXEON® tysta backventiler, löste produktens kortslagiga tysta stängningsstruktur helt vattenhammaren och ljudproblemen. Driftbuller från rörledningar reducerades till under 55 decibel, vilket uppfyllde standarderna för bullerreducering i bostäder. Den mjuka tätningsstrukturen eliminerar helt återflöde och rörledningstryckfluktuationer. Utrustningen har fungerat stabilt i över 12 månader utan några tätningsfel eller ventilstopp. Felfrekvensen för vattenpumpenheten har minskat med 90 %, vilket sparar över 30 000 yuan i underhållskostnader för rörledningar årligen. Detta visar till fullo stabiliteten, bullerreduceringen och energibesparande fördelarna med FUXEON®-produkter i vattenförsörjningsscenarier för bostäder.

FAQ

F1: Hur underhåller och servar man den FUXEON® tysta backventilen dagligen?

För att säkerställa en långsiktig stabil drift, rekommenderas det att applicera rostskyddsolja på ventilflödeskanalen och tätningsytan var tredje månad för att isolera damm och vattenfläckar och förhindra rost och avlagringar. Samtidigt inspekteras ventilskivan och fjäderstrukturen kvartalsvis för att kontrollera om det finns problem med slitage, åldring och stopp. Föroreningar i rörledningen rengörs regelbundet för att säkerställa flexibel ventilöppning och stängning och pålitlig tätning.

F2: I vilka scenarier är horisontella och vertikala ventilinstallationer lämpliga?

Den optimala installationsmetoden för FUXEON® tysta backventiler är vertikal installation, vilket ger den bästa driftsstabiliteten. Dubbelstyrda ventilkärnprodukter med liten diameter (DN40-DN150) är lämpliga för scenarier med begränsat vertikalt utrymme och stöder horisontell installation. Ventiler med stor diameter (DN200-DN300) får inte installeras horisontellt för att undvika slitage på styrhylsan av ventilskivans egen vikt, vilket leder till tätningsfel och förkortad livslängd; vertikal installation är obligatorisk.

F3: Vilka är begränsningarna för produktens driftsförhållanden?

Denna produkt är endast lämplig för vattenbaserade media, med en maximal driftstemperatur på 80 ℃. Den är lämplig för konventionell vattenförsörjning och dränering, och industriella cirkulerande vattensystem, som stöder nominella tryckförhållanden på 1,0Mpa och 1,6Mpa. Det faktiska rörledningstrycket får inte överstiga de nominella parametrarna. Det kan användas i hjälpsystem för tillfälligt övertryck i rörledningen, men är inte lämpligt för högtemperatur, starkt korrosiva medier som olja, gas eller kemisk korrosion för att undvika att skada gummitätningsstrukturen.
