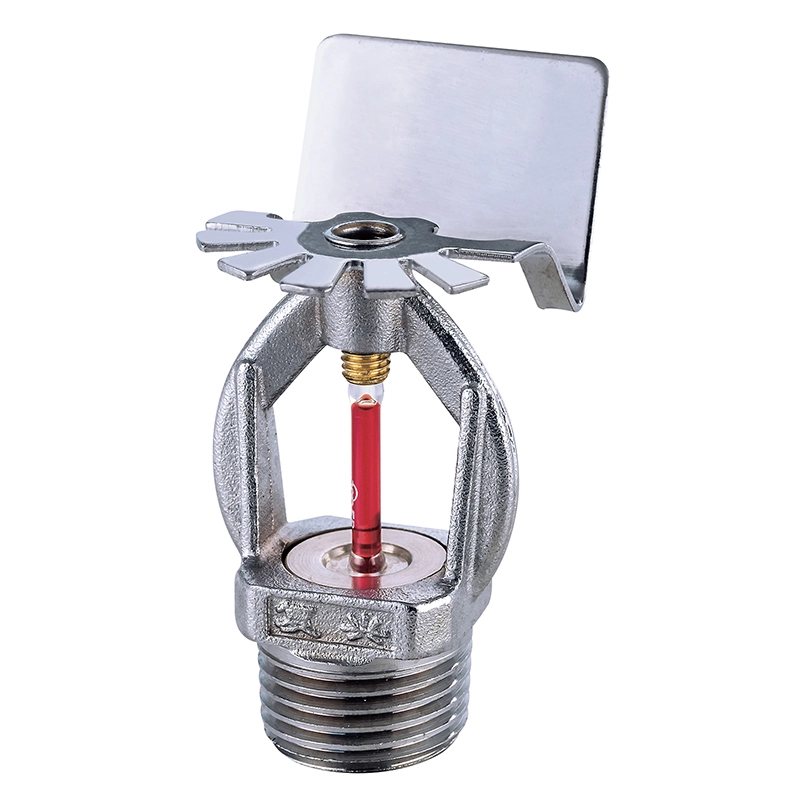

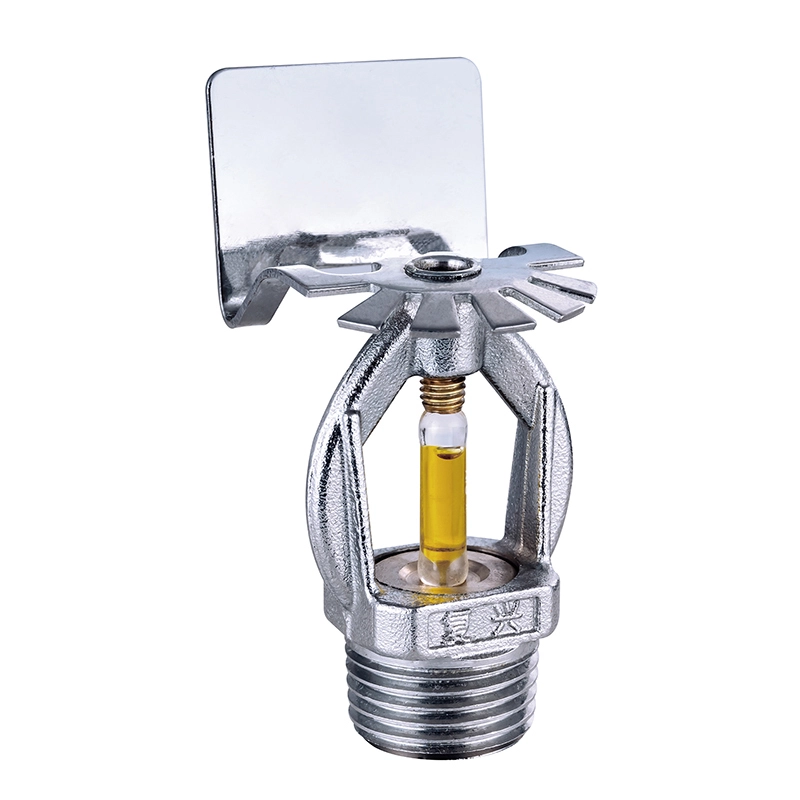

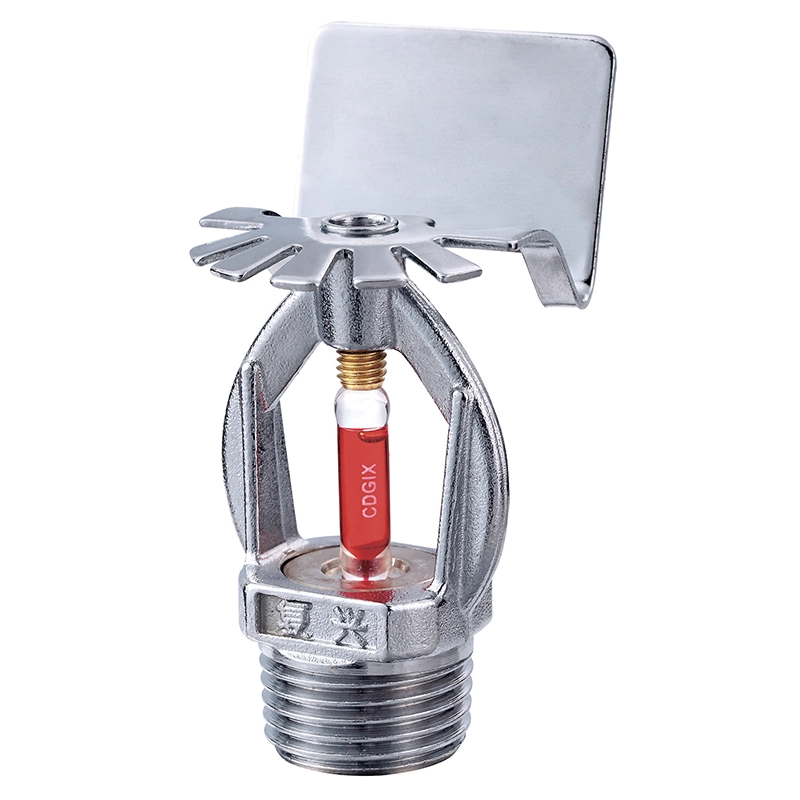

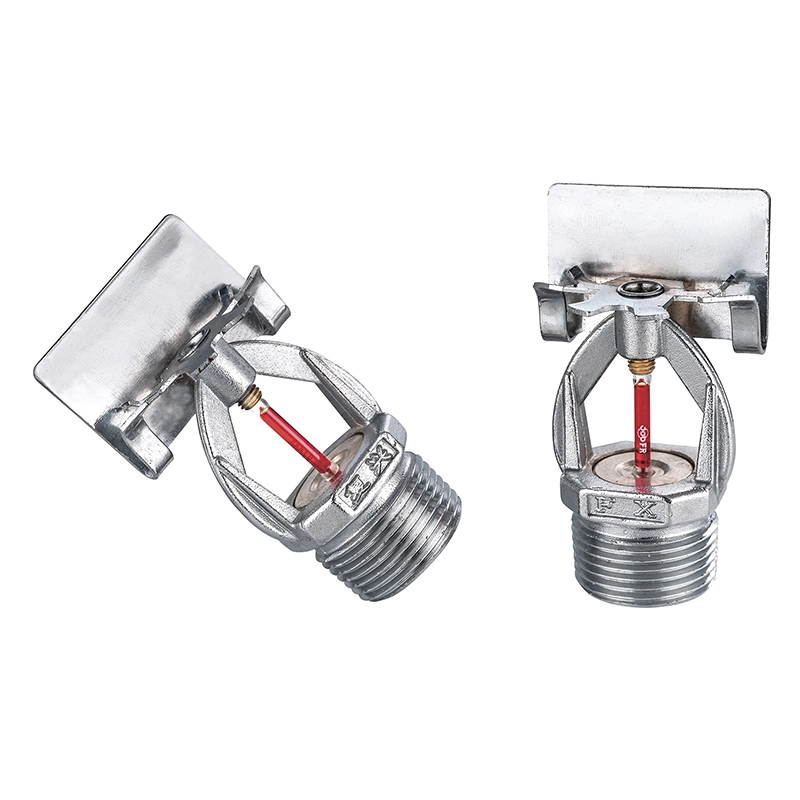

Sidoväggssprinkler

Sidoväggssprinklern använder en värmekänslig glaslampa för att aktiveras när den omgivande temperaturen når sin specificerade driftstemperatur. Tillgängliga temperaturklassificeringar inkluderar 57°C, 68°C, 79°C, 93°C och 141°C, vilket möjliggör val enligt olika omgivningsförhållanden.

Spraymönster

Riktningsfördelning

När en brand uppstår stiger den omgivande temperaturen och glaskolven når sin nominella aktiveringstemperatur. Glödlampan bryter och släpper vattenpelaren, som träffar deflektorn och dirigeras framåt och utåt.

Till skillnad från upprättstående eller hängande sprinklers med cirkulärt symmetriska sprutmönster, producerar riktningsdeflektorn en parabolisk solfjäderformad vattenfördelning mot det skyddade området. Spraymönstret är därför ett viktigt övervägande när man bestämmer väggposition, sprinkleravstånd och täckning.

Täckningskrav

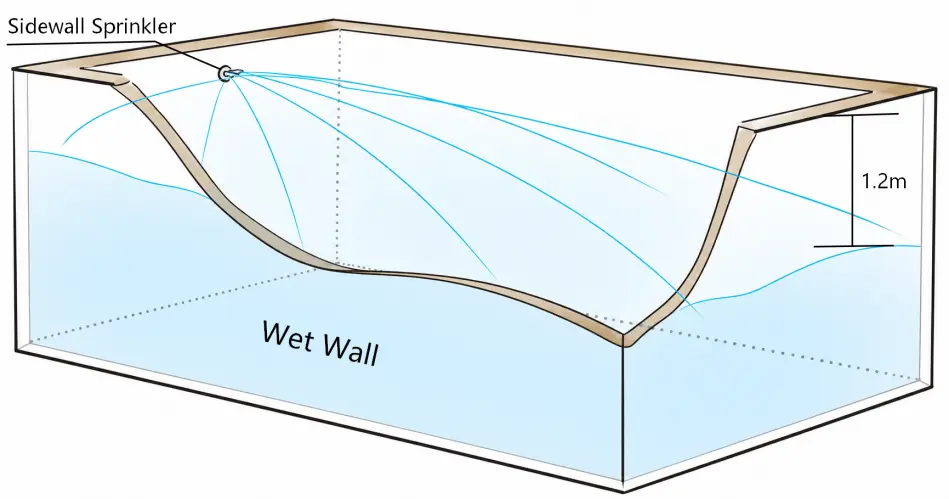

Sidoväggssprinklern är avsedd för lågriskområden. Dess användning i områden med medelhög risk kräver tillämplig speciell certifiering och verifiering av att sprutmönstret kan väta den motsatta väggen och intilliggande gavel under sprinklerns arbetstryck.

Det faktiska skyddsområdet bör bestämmas enligt tillämplig brandskyddsdesignstandard, byggnadslayout, sprinkleravstånd, takförhållanden och hydrauliska krav.

Produktkonstruktion

Huvudmaterial

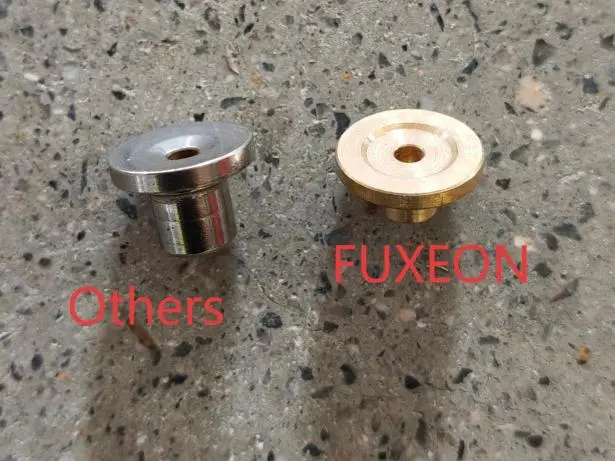

FUXEON® Sprinkler består av en kopparlegeringsram, värmekänslig glaskolv, tätningar och deflektor. Kopparlegeringskonstruktionen ger ett lämpligt materialalternativ för applikationer där korrosionsbeständighet och tryckbärande förmåga är viktiga.

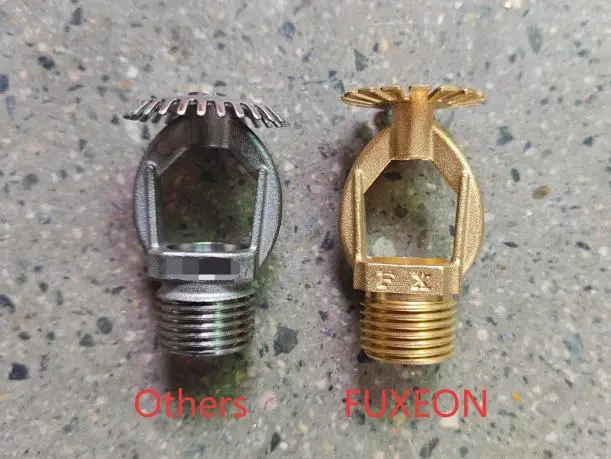

Vissa billiga sprinklers använder zinklegering för huvudramen. Jämfört med kopparlegeringskonstruktion kan zinklegeringsprodukter ha lägre korrosionsbeständighet och tryckbärande prestanda, vilket kan påverka livslängden i krävande miljöer.

Termiskt element

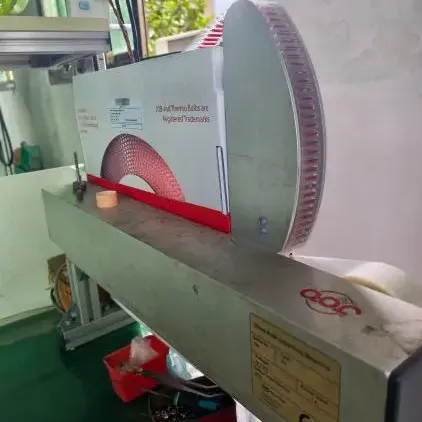

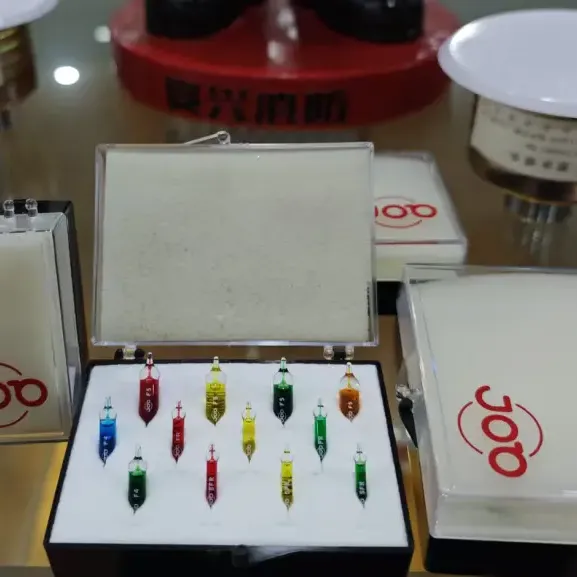

FUXEON® använder JOB värmekänsliga komponenter. Glaslampan är designad för snabb termisk respons och kontrollerad aktiveringstemperatur, vilket hjälper sprinklern att reagera när den omgivande temperaturen når sin specificerade klassificering.

Dessa värmekänsliga komponenter används i avancerade byggnader, fartyg, industrianläggningar och andra miljöer där brandskyddssäkerheten är viktig.

Tekniska data

Produktjämförelse

Olika sprinklerkonfigurationer ger olika vattendistributionsmönster och installationsalternativ. Följande jämförelse hjälper köpare att utvärdera om en sidovägg, upprättstående eller hängande sprinkler är mer lämplig för en specifik byggnadslayout.

Installation

Vägginstallation

Sprinklern installeras horisontellt mot väggen på grenröret för vattenförsörjningen. Dess deflektor riktar vattenstrålen mot det skyddade området, vilket ger en ensidig parabolisk fördelning.

För bostadsbyggnader, sovsalar, hotellrum, avdelningar för medicinska byggnader och kontorsbyggnader med platta tak, kan sidoväggsinstallation användas där det är tillåtet enligt gällande brandskyddsdesignkrav.

Installationsavstånd

Eftersom sprinklern är placerad nära en vägg och har riktad vattenfördelning måste installationsavstånd och skyddsavstånd ta hänsyn till avståndet mellan sprinkler, rumsdimensioner och platsen för den mest ogynnsamma potentiella brandkällan.

För system som använder två rader av sidoväggssprinklerhuvuden, bör sprinklerna arrangeras i en förskjuten konfiguration där så krävs enligt tillämplig designstandard. När spännvidden inomhus överskrider det maximala skyddsavståndet som tillhandahålls av två motstående rader, kan en extra sprinklerrad behövas mellan dem.

Deflektorposition

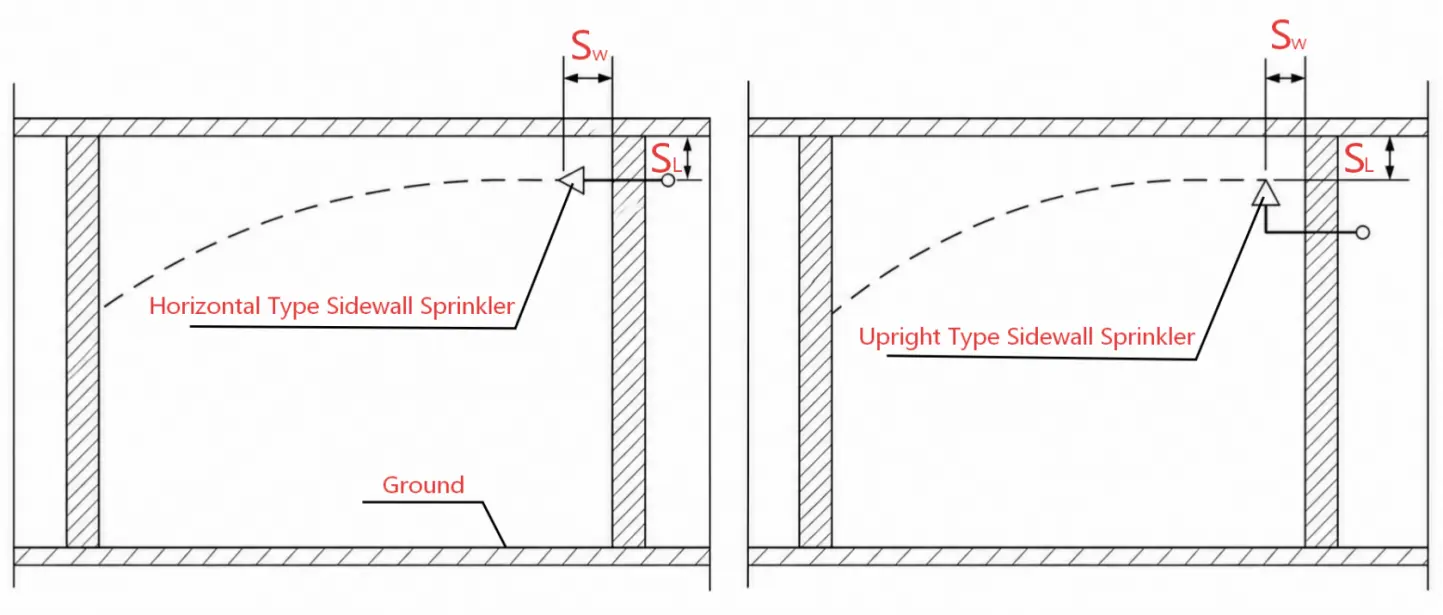

Installationsavståndet mellan deflektorn, taket och bakväggen påverkar spridningen. För standardtäckningstillämpningar visas de angivna referensmåtten nedan.

Verkliga installationsmått bör bekräftas enligt sprinklertyp, byggnadsstruktur, tillämplig brandskyddsstandard och godkänd systemdesign.

Ansökningar

FUXEON® sidoväggsbrandsprinklern kan användas i bostadshus, sovsalar, hotellrum, avdelningar för medicinska byggnader, kontorsbyggnader, fartyg och industrianläggningar där installation av sidoväggar är tillåten.

Den är särskilt användbar i utrymmen där takstrukturen, den arkitektoniska layouten eller den tillgängliga installationspositionen gör konventionell sprinklerinstallation olämplig.

Certifiering

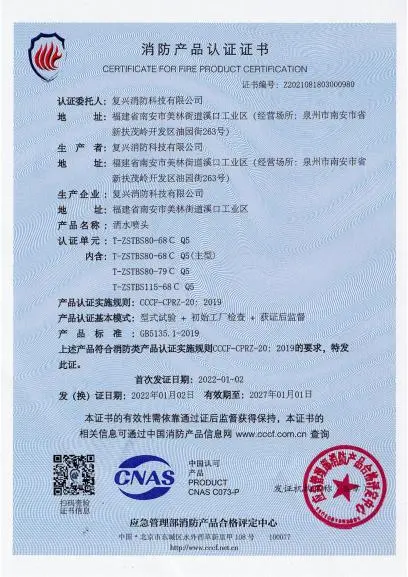

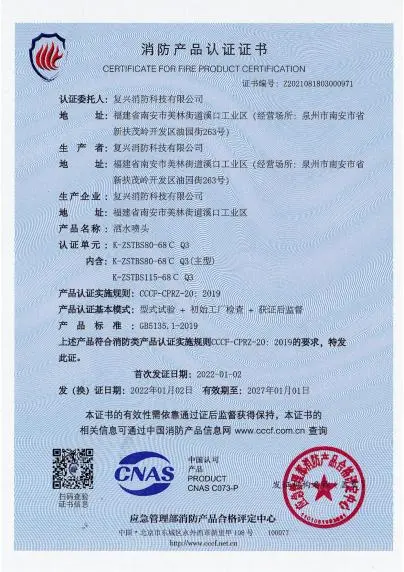

Den väggmonterade sprinklern FUXEON® har erhållit CCCF-certifiering i Kina, vilket ger bevis på överensstämmelse med gällande kinesiska brandskyddsprodukter.

FUXEON® fungerar även med GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 certifierade ledningssystem och 71 GB/22T 2.

Urvalsguide

Temperaturbetyg

Temperaturklassificeringen bör väljas i enlighet med den normala omgivningstemperaturen runt sprinklern och kraven på brandskyddssystemet. FUXEON® erbjuder 57°C, 68°C, 79°C, 93°C och 141°C alternativ för olika installationsmiljöer.

Täckningsdesign

Urvalet bör beakta rumsdimensioner, takhöjd, väggposition, sprinkleravstånd, erforderlig täckning, vattenförsörjningsförhållanden och tillämpliga brandskyddsstandarder. Riktningsmönstret innebär att sprinklerpositionen bör kontrolleras noggrant för att säkerställa att de skyddade väggarna och golvytan får den erforderliga vattenfördelningen.

FAQ

Var kan den installeras?

Sprinklern är designad för horisontell installation mot en vägg och kan användas i lämpliga bostäder, hotell, sjukvård, kontor och andra byggnader där den tillämpliga brandskyddsdesignen tillåter sidoväggssprinkler.

Kan det användas i medelriskområden?

Standardmodeller är avsedda för lågriskområden. Användning i medelriskområden kräver tillämplig speciell certifiering och verifiering av att sprinklern kan ge erforderlig vätning av motsatta och intilliggande väggar under specificerade arbetsförhållanden.

Vilken temperaturklass ska jag välja?

Temperaturklassificeringen bör väljas i enlighet med den normala omgivningstemperaturen runt sprinklern och kraven på brandskyddssystemet. Tillgängliga värden sträcker sig från 57°C till 141°C.

Vad är anslutningsstorleken?

De listade modellerna använder en 1/2" (DN15) BSP-anslutning. Andra konfigurationer bör bekräftas med FUXEON® enligt den modell som krävs.

Har du en MOQ?

För konventionella produkter stöder FUXEON® låg MOQ. OEM-produkter kräver i allmänhet en produktionsledtid på 30–40 dagar, beroende på de skräddarsydda kraven.

Erbjuder du en garanti?

Ja. FUXEON® erbjuder en 1-års garanti för sina brandsprinklerprodukter i mässing, med förbehåll för tillämpliga garantivillkor.
