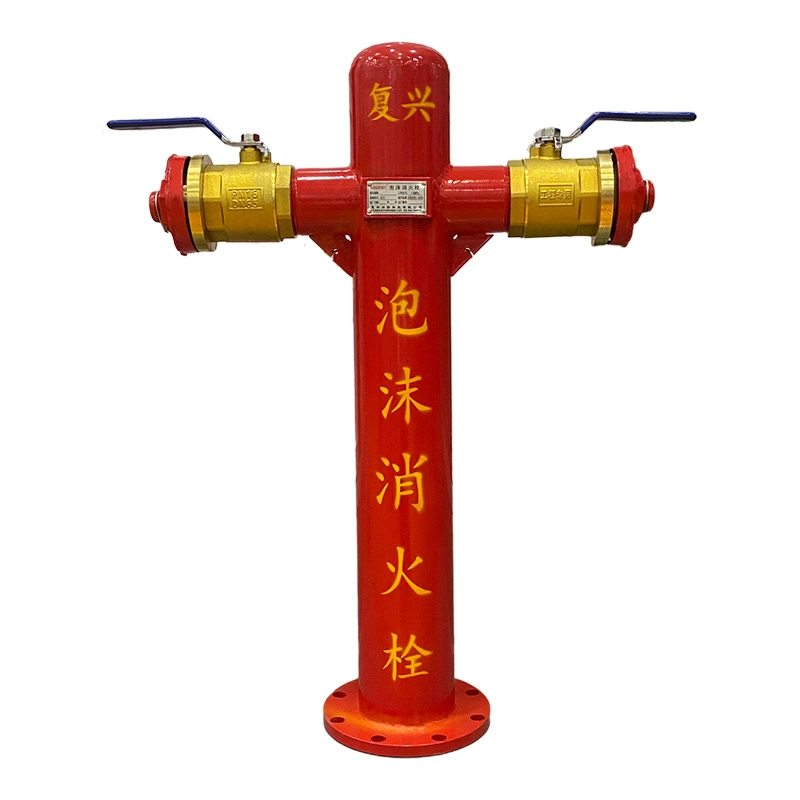

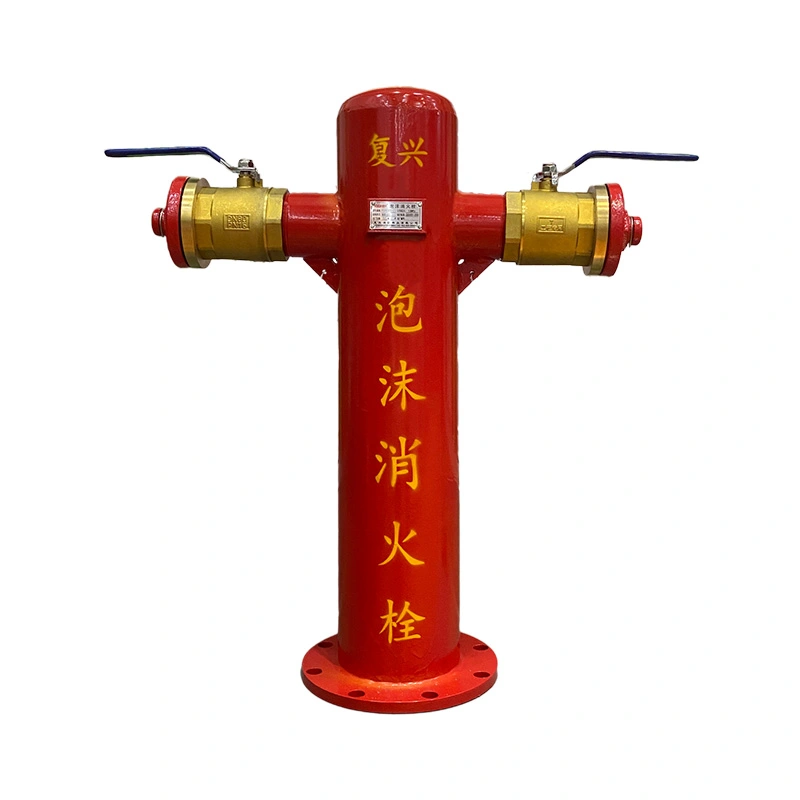

Skum brandpost

Skumbrandposten består huvudsakligen av flänsar, en cylinder, kulventiler och brandrörsgängor. FUXEON® förbättrar den traditionella strukturen genom att använda en nedre ventilplatta för tätning. Mediets tryck kan bidra till tätningskraften, vilket hjälper till att upprätthålla tätningsprestanda under trycksatt drift.

Outlet design

Dubbla utloppsportar

FUXEON® Foam Brandhydrant har två DN65- eller DN80-utloppsportar, med varje utlopp styrt av en individuell kulventil i mässing. Uttagen kan anslutas till kompatibla brandsläckningsslangar och nedströms skumutmatningsutrustning.

När endast ett utlopp krävs kan kulventilen på det oanvända utloppet stängas. Detta förhindrar läckage av skumlösning och hjälper till att upprätthålla erforderligt flöde och tryck vid driftutloppet.

Tätningsstruktur

Den nedre ventilplattan tillhandahåller huvudtätningsfunktionen inuti brandposten. Medeltrycket bidrar till tätningskraften, vilket ger en enkel struktur för leverans av trycksatt skumlösning.

Tekniska data

Huvudspecifikationer

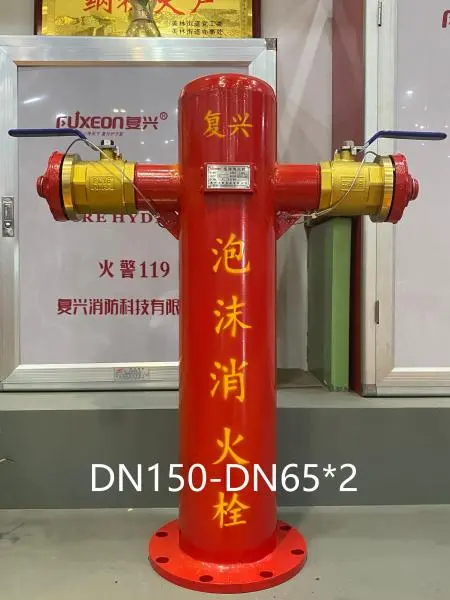

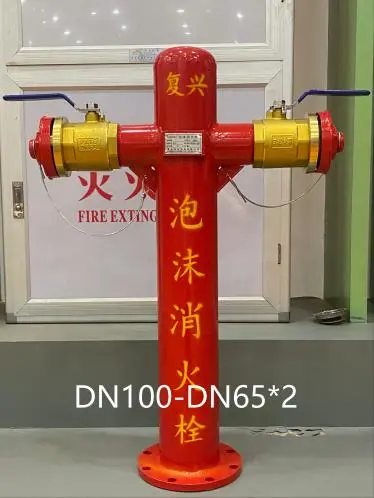

De tillgängliga konfigurationerna täcker DN100 och DN150 inloppsanslutningar med DN65 eller DN80 utlopp. Lämplig modell bör väljas enligt rörledningsdiameter, ansluten brandbekämpningsutrustning, erforderlig flödeshastighet och systemdesign.

Anslutning av utrustning

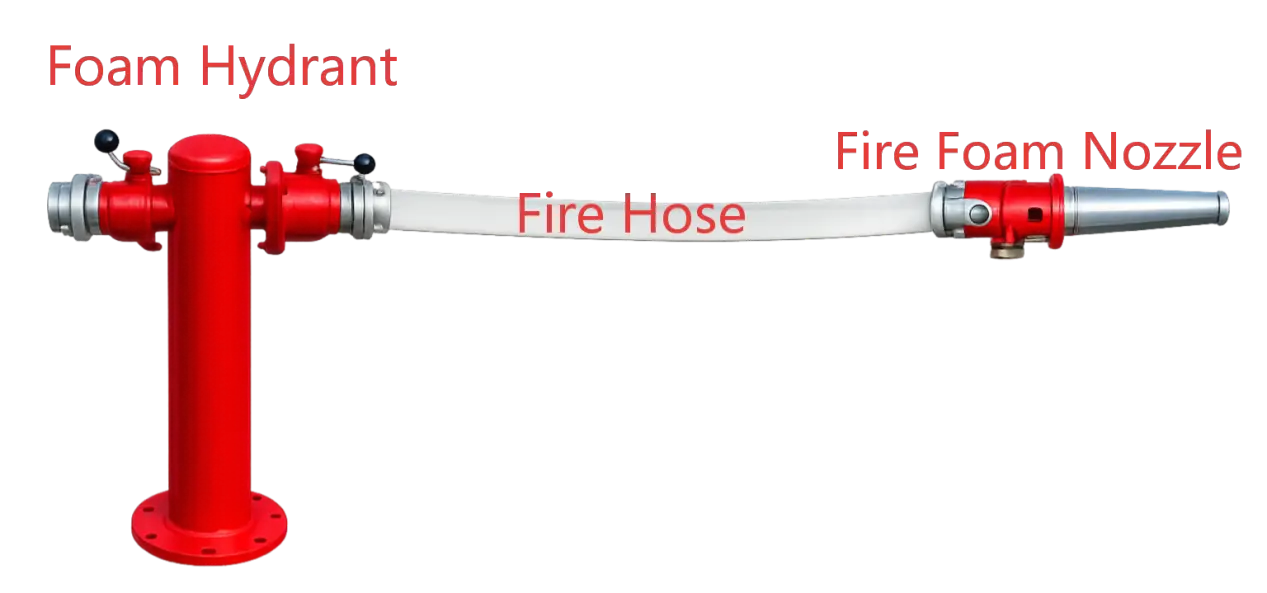

Slang och skumutrustning

Brandposten har två DN65- eller DN80-uttag för anslutning av kompatibla brandsläckningsslangar. En slang kan anslutas till en skumpistol för manuell skumutmatning, eller anslutas via en lämplig slang eller rörenhet till en skummonitor enligt systemdesignen.

Anslutningsstorleken och kopplingen ska matcha den valda skumpistolen, skummonitorn, slangen och arbetstrycket. När endast ett utlopp används kan den andra kulventilen stängas för att förhindra läckage av skumlösning och bibehålla erforderligt flöde och tryck vid driftutloppet.

Material och identifiering

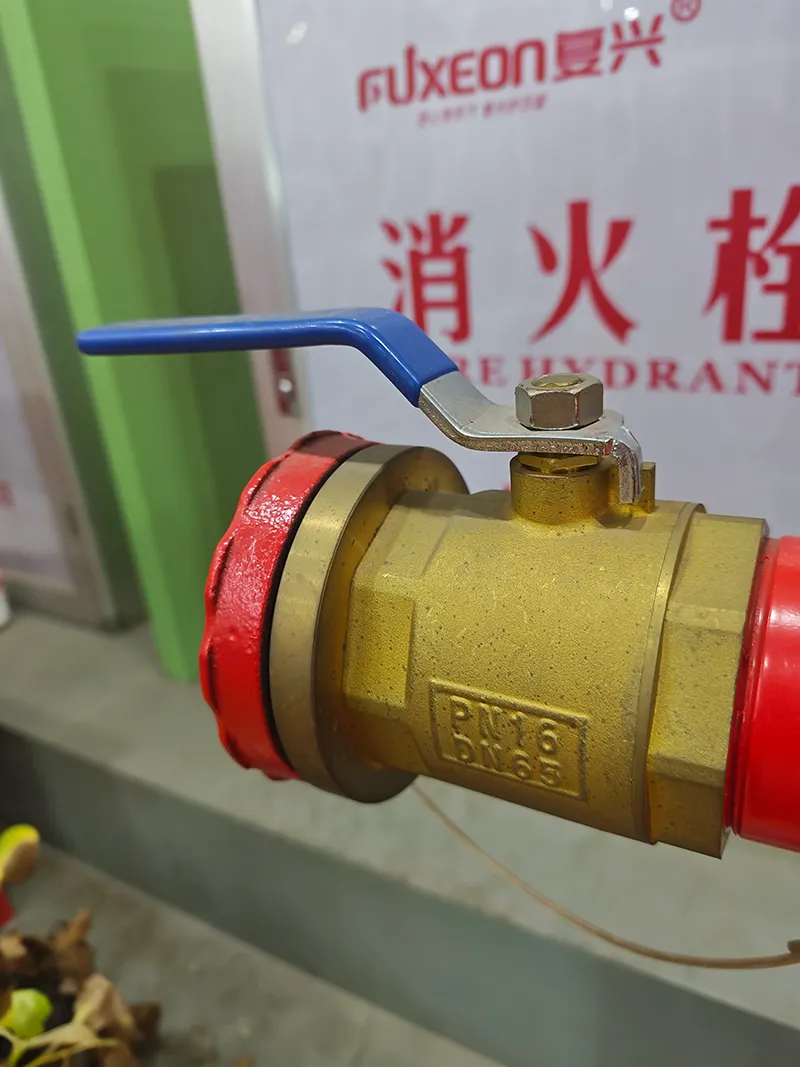

Kulventil i mässing

FUXEON® använder kulventiler i mässing som slanganslutningskontroller. Mässing ger korrosionsbeständighet och mekanisk styrka för arbetsmiljön och gör att varje utloppsport kan drivas oberoende.

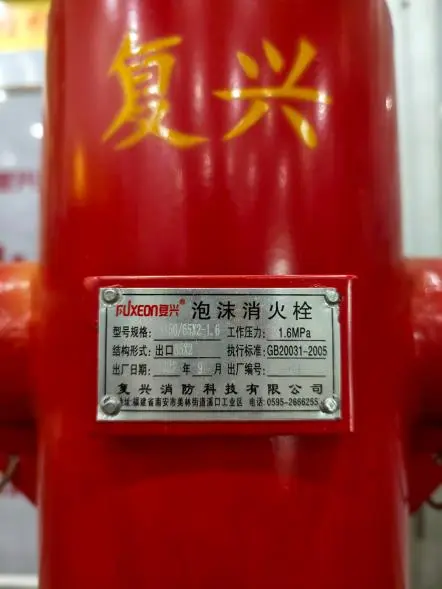

Produktetikett

Varje brandpost som produceras av FUXEON® har en dedikerad produktidentifieringsetikett som innehåller produktionsinformation. Etiketten tillåter användare att identifiera produktionsdatum och tillämpliga produktstandarder, vilket stödjer spårbarhet under installation och underhåll.

Installation

Rörledningsarrangemang

I ett skumsystem bör fasta skumlagringstankar användas enligt systemdesignen. Skumbrandposter bör placeras jämnt längs den brandskyddande banvallens ytterkant, med avståndet mellan skumbrandposter som inte överstiger 60 meter enligt de angivna installationskraven.

Den slutliga layouten bör ta hänsyn till det skyddade området, skumrörledningsarrangemanget, slangtillgång, krav på brandbekämpning och tillämpliga brandskyddsbestämmelser.

Driftsmetod

Under brandbekämpning ansluts slangen till önskad utloppsport och motsvarande kulventil i mässing öppnas för att släppa ut skumblandningen.

Om endast ett utlopp krävs ska ventilen på det andra utloppet förbli stängd. Detta hjälper till att förhindra onödig utsläpp av skumlösning och upprätthåller det tillgängliga flödet genom driftutloppet.

Ansökningar

Industriellt brandskydd

Brandposten är designad för skumbaserade brandsläckningssystem där skumlösning måste levereras från en fast rörledning till slangansluten eller fast utloppsutrustning.

Typiska tillämpningar inkluderar petrokemiska företag, oljeraffinaderier, oljelagringsanläggningar, flygplanshangarer och andra industriområden där brandskydd av brandfarlig vätska kräver skumsläckningssystem.

Kvalitetskontroll

Produkttestning

FUXEON®-produkter testas för att verifiera deras kvalitet och funktionsprestanda före leverans. Brandposten är försedd med definierade inlopps- och utloppskonfigurationer och en dedikerad identifieringsetikett för att stödja produktval och spårbarhet.

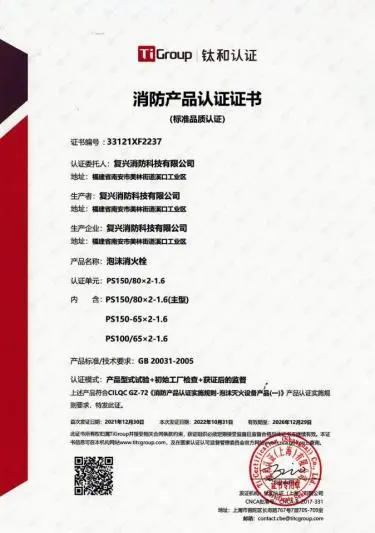

Produkterna har certifikat utfärdade av tredjeparts TI Groups testinstitut, som tillhandahåller stödjande dokumentation för verifiering av produktkvalitet.

Ledningssystem

FUXEON® arbetar enligt certifierade ledningssystem inklusive GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:9/2027 och GB 45001:9/201, 2018

Urvalsguide

Anslutningsstorlek

Inloppsstorleken ska matcha skumblandningsrörledningen, medan utloppsstorleken ska motsvara den anslutna brandslangen eller skumutloppsutrustningen. FUXEON® tillhandahåller DN100 och DN150 inloppskonfigurationer med DN65 eller DN80 utloppsalternativ.

Utloppsdrift

De två uttagen tillåter olika brandbekämpningskonfigurationer. Båda kan användas när simultan tömning krävs av systemdesignen, medan ett utlopp kan förbli stängt när endast en enda slang eller tömningsanordning används.

FAQ

Vad är dess huvudsakliga funktion?

Skumbrandposten installeras på skumblandningsrörledningen och tillhandahåller skumlösning till ansluten brandbekämpningsutrustning såsom slangar, skumpistoler eller skummonitorer.

Vilken utrustning kan den anslutas till?

Uttagen kan anslutas till kompatibla brandsläckningsslangar. Dessa slangar kan sedan anslutas till en skumpistol för manuell drift eller till en skummonitor genom en lämplig anslutningsanordning.

Kan endast ett uttag användas?

Ja. När endast ett utlopp krävs, kan kulventilen på det oanvända utloppet stängas för att förhindra läckage av skumlösning och hjälpa till att upprätthålla erforderligt flöde och tryck.

Vad är det nominella trycket?

De listade modellerna PS100-65×2, PS150-65×2 och PS150-80×2 har ett nominellt tryck på 1,6 MPa.

Vilka är de tillgängliga inloppsstorlekarna?

De listade modellerna använder DN100 eller DN150 inloppsanslutningar, med DN65 eller DN80 dubbla utlopp.

Vad är det maximala hydrantavståndet?

Enligt de angivna installationskraven ska skumbrandposter vara jämnt anordnade längs den yttre kanten av den brandförebyggande vallen och avståndet bör inte överstiga 60 meter. Det slutliga arrangemanget bör följa gällande projektdesign och brandskyddsbestämmelser.

Är produkten spårbar?

Ja. FUXEON®-produkter är försedda med dedikerade identifikationsetiketter som innehåller produktionsinformation, inklusive produktionsdatum och tillämpliga standarder.
